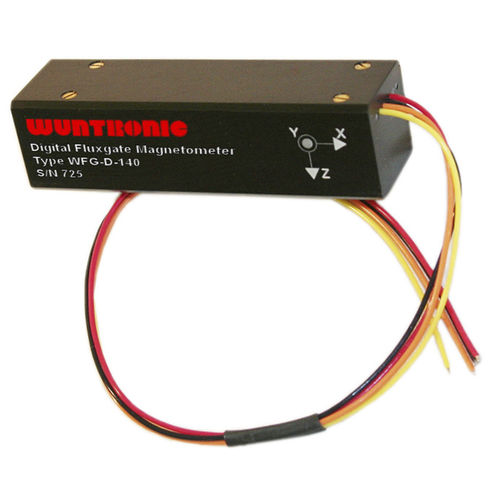

Magnetometro WFG-D-140

Il sensore di modello WFG-D-140 è un sistema a tre assi del magnetometro di vettore con un'interfaccia digitale ad alta velocità che può trasmettere i valori del campo magnetico di XYZ a fino a 140 volte al secondo. Il sistema WFG-D-140 contiene un microprocessore e un convertitore analogico-digitale di 16 bit di tre canali. Il sistema inoltre contiene un sensore di temperatura. Il microprocessore del sistema e Un--'al sottosistema: converta le uscite analogiche del sensore in forma digitale calibri la scala, il contrappeso e l'allineamento del sensore comunicazioni di serie del mezzo fra il sistema e un computer esterno Un linguaggio di comando del carattere ASCII facilita la comunicazione con il WFG-D-140. Un modo di dati del autosend è incluso nel software WFG-D-140. Quando questo modo è attivo, i dati ripetutamente sono spediti la porta seriale dopo che il potere si applica al sistema. I magnetometri WFG-D-140 sono calibrati montando il sistema in una precisione che tiene il xture di fi, disponente questa in una bobina di Helmholtz di 3 assi ed applicantesi sistematicamente i elds magnetici conosciuti di fi al sensore. La calibratura del sistema può essere realizzata ad una temperatura bassa (solitamente 25°C) o come opzione sopra una gamma di temperature (per esempio 0-75°C). Quando il sistema è calibrato sopra una gamma di temperature, i dati sono letti dal sistema ad intervalli della temperatura fra la specificazione della temperatura minima e massima. Per esempio, per la calibratura sopra l'intervallo di 0-75°C, i dati sono letti solitamente 25°C ad intervalli della temperatura a 0°C, 25°C, 50°C e 75°C. I dati presi ad ogni temperatura comprendono la scala, il contrappeso ed i dati di allineamento del sensore.
