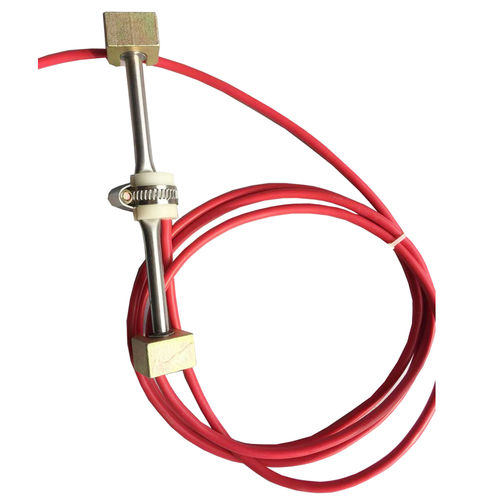

Ponte estensimetrico di superficie

a corda vibrantedi alta precisioneper calcestruzzo

L'estensimetro di superficie a filo vibrante BM150 è un sensore che viene fissato alla superficie di strutture come cemento, pareti e altri materiali da costruzione attraverso diversi accessori di installazione per monitorare la sua deformazione. 1 Panoramica: L'estensimetro a filo vibrante BM150 è un sensore che viene fissato alla superficie di strutture come calcestruzzo, pareti e altri materiali da costruzione attraverso diversi accessori di installazione per monitorare la sua deformazione. 2. Indicatori tecnici: Lunghezza dell'estensimetro: 100mm Misura: Range Pull: 1500με Pressione: 1500με Risoluzione: ≤0.04%FS Errore completo: ≤1.5%FS Temperatura di lavoro: -25℃～+60℃ Pressione dell'acqua: 0.5MPa 3. Formula generale di calcolo: ε= K(F1 -F0) + C(T1 -T 0) Dove: ε - la quantità di deformazione dell'oggetto misurato (με) K - fattore di taratura dell'estensimetro F1 - valore misurato in tempo reale dell'estensimetro (Hz) F0 - valore di misurazione iniziale dell'estensimetro (Hz) C - coefficiente di correzione della temperatura (με/℃) T1 - Valore della temperatura in tempo reale dell'estensimetro (℃) T 0 - Valore iniziale della temperatura dell'estensimetro (℃) Nota: Modulo di frequenza F = F²/1000 3.1 Determinazione del valore iniziale F 0 dell'estensimetro: il valore medio misurato per più di 3 volte consecutive dopo il completamento dell'installazione può essere determinato come valore iniziale. 3.2 Quando il risultato calcolato dalla formula è negativo, l'estensimetro lavora in compressione, altrimenti lavora in tensione.
