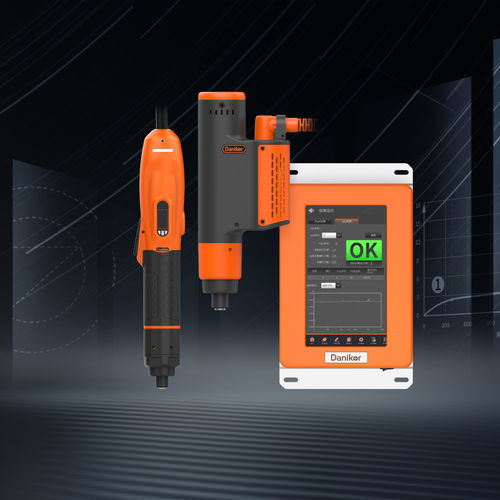

Avvitatore elettrico con filo PTT-BSH series

a pistolaa controllo di coppiacontatore

Panoramica prodotto
Progettato per applicazioni di assemblaggio industriale ad alta frequenza, disponibile in versioni portatile e fissa (onboard). Progetto compatto con azionamento e controllo integrati per un rapido dispiegamento e semplice integrazione nelle linee di produzione. Dotato di un algoritmo di controllo in anello chiuso della velocità di rotazione per garantire serraggi stabili ad alte cadenze. Supporta più strategie di serraggio e funzioni anti-errore per mantenere qualità di assemblaggio costante su linee di produzione efficienti in termini di costo.

Caratteristiche principali

• Azionamento e controllo integrati — Sistema integrato elimina la necessità di un controller esterno, riducendo i punti di guasto e semplificando installazione e manutenzione.
• Serraggio ad alta velocità — Ottimizzazione strutturale combinata con controllo in anello chiuso della velocità di rotazione per ridurre i tempi ciclo e aumentare la produttività.
• Monitoraggio angolo verticale — Giroscopio ad alta precisione integrato che rileva inclinazioni in tempo reale per garantire la perpendicolarità e proteggere la qualità del giunto durante cicli rapidi.
• Ricche interfacce di comunicazione — Supporto RS485 e I/O per acquisizione dei dati di serraggio e upload ai sistemi cliente per tracciare la qualità.
• Operazione intuitiva — Display integrato che mostra stato e conteggi in tempo reale; supporta cambio rapido programma 4S e selettori di bussole/punte collegati ai programmi per rapidi cambi di produzione e linee miste.

Struttura del prodotto
Include un diagramma della struttura prodotto che mostra i componenti principali e l'integrazione dei moduli di azionamento e controllo.

Parametri modello — Portatile (formato tabella)
Model | Max Torque (Nm) | Max speed (rpm) | Grip diameter (mm) | Size (mm) | Weight (kg) | Bit quick connector | Starting mode | Voltage | Accuracy
PTT-BSH-6000M-40-H1P-000-B | 0.06~0.6 | 1800 | 40 | 299 | 0.95 | Hex 1/4" | Trigger | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1P-000-B | 0.15~1.5 | 3000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1P-000-B | 0.3~3 | 2000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1P-000-B | 0.5~5 | 1000 | 40 | 311 | 1.15 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1P-000-B | 1~10 | 1030 | 44 | 312 | 1.2 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2P-000-B | 1.8~18 | 650 | 44 | 310.5 | 1.25 | S 3/8" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-6000M-40-H1D-000-B | 0.06~0.6 | 1800 | 40 | 308 | 0.95 | Hex 1/4" | Pushed | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1D-000-B | 0.15~1.5 | 3000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1D-000-B | 0.3~3 | 2000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1D-000-B | 0.5~5 | 1000 | 40 | 314 | 1.15 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1D-000-B | 1~10 | 1030 | 44 | 320 | 1.2 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2D-000-B | 1.8~18 | 650 | 44 | 320 | 1.25 | S 3/8" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%

Parametri modello — Fisso (formato tabella)
Model | Max Torque (Nm) | Max Speed (rpm) | Size (mm) | Weight (kg) | Bit quick connector | Voltage | Power | Accuracy
PTT-BSF-1800M-0-HM0-000-B | 0.02~0.2 | 3000 | 152.5*45*82.2 | 0.5 | HM | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-5000M-0-H10-000-B | 0.06~0.5 | 1800 | 166*45*82.2 | 0.95 | Hex 1/4" | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0010N-0-H10-000-B | 0.1~1 | 1200 | 166*45*82.2 | 1.1 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0030N-0-H10-000-B | 0.3~3 | 2000 | 184*45*82.2 | 1.1 | Hex 1/4" | 48Vdc | 600W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0050N-0-H10-000-B | 0.5~5 | 1000 | 196*45*82.2 | 1.15 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0100N-0-H10-000-B | 1~10 | 1030 | 195.8*45*82.2 | 1.2 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0180N-0-S20-000-B | 1.8~18 | 650 | 195.8*45*82.2 | 1.25 | S 3/8" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%

Specifiche tecniche

• Intervallo di coppia (serie): 0.02 ~ 18 Nm (i modelli coprono sottointervalli all'interno di questa gamma).
• Versioni disponibili: Portatile e Fissa (onboard).
• Azionamento e controllo integrati — nessun controller esterno richiesto.
• Controllo in anello chiuso della velocità di rotazione per stabilità ad alte cadenze.
• Giroscopio angolare ad alta precisione integrato per monitoraggio angolo verticale e prevenzione dell'inclinazione.
• Comunicazione: RS485 e I/O per acquisizione e upload dei dati ai sistemi cliente.
• Display e funzionamento: display integrato, stato e conteggi in tempo reale, cambio rapido programma 4S, compatibile con selettori bussole/punte.
• Modalità di avvio: varianti Trigger e Pushed a seconda del modello.
• Tensioni tipiche citate: 24Vdc e 48Vdc (a seconda del modello).
• Potenza (unità fisse): esempi 300W e 600W (a seconda del modello).
• Connettori per punte: Hex 1/4" o S 3/8" o HM a seconda del modello.
• Precisione: Per 10%~20% della gamma: 10%; Per ≥20%~100% della gamma: ≈7.5% (unità fisse indicano ±10% / 7.5% a seconda della gamma).
