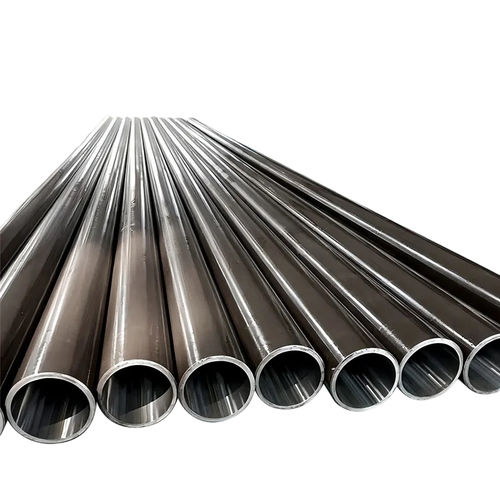

Tubo rigido idraulico

pneumaticoin acciaio al carbonioper uso prolungato

Panoramica del prodotto Il tubo rettificato ST52 (Honed Tube) è un tubo senza saldatura ad alta precisione ampiamente impiegato in cilindri idraulici, macchine e applicazioni ingegneristiche. Con finitura interna fine, tolleranze dimensionali ristrette e elevate proprietà meccaniche garantisce scorrimento regolare del pistone e intervalli di manutenzione prolungati. Prodotto mediante processi di honing o skiving & roller burnishing, il tubo offre bassa rugosità, resistenza all'usura e opzioni di protezione dalla corrosione per sistemi industriali esigenti.

Dettagli del prodotto

• Modello: Honed Tube
• Marca: EAST AI
• Materiale: ST52
• Lunghezza massima: 13 m
• Tolleranza diametro interno: H8 ~ H10
• Rettitudine: 0,5/1000
• Applicazione: Cilindri idraulici per attrezzature mobili, macchinario industriale e sistemi pesanti
• Imballo: Casse in legno con tappi protettivi
• Rugosità superficiale: ≤0,4 μm (tip. Ra ≤0,2–0,4 μm dopo honing/SRB)

Vantaggi del tubo ST52 rettificato

• Elevata resistenza e durata grazie alla qualità dell'acciaio ST52, adatto ad applicazioni idrauliche gravose.
• Finitura interna superiore tramite honing o skiving & roller burnishing, prolungando la vita delle guarnizioni.
• Tolleranze dimensionali precise per garantire movimento fluido di pistone e aste.
• Riduzione degli attriti e delle perdite energetiche grazie alla superficie interna levigata.
• Opzioni di rivestimento o placcatura per migliorare la resistenza alla corrosione.
• Disponibile in un'ampia gamma di diametri interni, spessori di parete e lunghezze per soddisfare i requisiti di progetto.
• Affidabilità comprovata e scelta da OEM e produttori di cilindri a livello globale.

Processo di produzione

• Selezione delle materie prime: Tubazioni senza saldatura ST52 di alta qualità selezionate per composizione e proprietà meccaniche costanti.
• Tiraggio a freddo o laminazione a caldo: Formatura per affinare la struttura del grano e migliorare la precisione dimensionale.
• Trattamento termico: Normalizzazione o distensione delle tensioni per migliorare la tenacità.
• Alesatura e tornitura: Lavorazione grezza del diametro interno per rimuovere difetti e preparare la finitura.
• Honing o skiving & roller burnishing: Lavorazione finale per ottenere tolleranze precise e finitura speculare.
• Pulizia e sbavatura: Rimozione completa di oli, trucioli e residui.
• Ispezione e test: Controlli dimensionali, misura della rugosità superficiale, prove di durezza e di pressione.
• Imballaggio e stoccaggio: Tappi protettivi, olio antiruggine e casse in legno per spedizione marittima.

Esempi di applicazione

• Barili di cilindri idraulici per attrezzature da costruzione e agricole.
• Cilindri pneumatici dove una finitura interna liscia migliora l'efficienza.
• Macchine per estrazione e cave: pale, frantoi e trapani.
• Industria oil & gas: sistemi idraulici per impianti offshore e onshore.
• Automazione industriale: presse, robotica e macchine utensili che richiedono controllo preciso del moto.
• Macchine marine e offshore: verricelli, gru e attrezzature di coperta.
• Attrezzature per movimentazione materiali: carrelli elevatori, gru e piattaforme di sollevamento.

Inventario e fornitura di fabbrica Lo stabilimento mantiene un grande inventario di tubi ST52 rettificati per garantire consegne rapide. Le misure standard sono in magazzino per coprire la maggior parte delle applicazioni dei cilindri idraulici; sono disponibili dimensioni personalizzate per OEM e progetti specifici. Capacità di magazzino: oltre 5.000 tonnellate di tubi honed e SRB pronti per la spedizione. Spedizioni veloci da Wuxi (vicino al porto di Shanghai) per consegne mondiali.

Controllo qualità Ogni tubo ST52 rettificato è sottoposto a rigidi controlli qualità. Le ispezioni comprendono analisi della composizione chimica (spettrometro), controllo dimensionale (diametro interno, spessore parete, rettitudine), misurazione della rugosità (Ra), prova di durezza, test idrostatico e test di nebbia salina opzionale per tubi rivestiti/platati.

Certificazioni Documentazione e certificazioni disponibili: ISO 9001:2015, GL Approval of Material Manufacturers (AMM), Certificato di prova materiale (EN 10204 3.1/3.2) e rapporti di ispezione di terze parti (SGS, BV, TUV disponibili).

Specifiche tecniche

• Modello commerciale: Honed Tube
• Marca: EAST AI
• Materiale / Grado: ST52
• Lunghezza massima: 13 m
• Tolleranza diametro interno: H8 ~ H10
• Rettitudine: 0,5 per 1000
• Rugosità superficiale: ≤0,4 μm (tip. Ra ≤0,2–0,4 μm dopo honing/SRB)
• Imballaggio: Casse in legno con tappi protettivi e olio antiruggine
• Finiture di produzione tipiche: Honed, skived & roller burnished (SRB)
• Opzioni disponibili: Rivestimenti o placcature per maggiore resistenza alla corrosione
• Qualità e test: Analisi chimica, controllo dimensionale, misura della rugosità, prove di durezza, test idrostatici, test di nebbia salina opzionale
• Norme / certificati: ISO 9001:2015; Certificato EN 10204 3.1/3.2; GL Approval (AMM); rapporti di ispezione terzi (SGS, BV, TUV)
