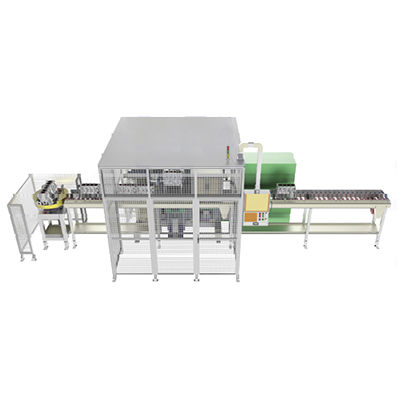

Macchina di misura per blocco cilindri

di diametrodella rotonditàdi cilindricità

La macchina di misura del blocco cilindri realizza il caricamento sulla linea di produzione attraverso una linea di trasporto automatica, la localizzazione automatica del pezzo e la misurazione del diametro, della rotondità e della cilindricità dell'alesaggio del cilindro e dell'albero motore. Dispone inoltre delle seguenti funzioni: raggruppamento automatico degli alesaggi dell'albero a gomiti in base ai risultati della misurazione; stampa automatica del codice in chiaro e del codice 2D delle informazioni di raggruppamento sul blocco cilindri in base ai risultati del raggruppamento; identificazione e segnalazione automatica dei prodotti non qualificati e trasporto dei non qualificati fuori dalla linea; analisi SPC; memorizzazione e salvataggio dei dati. Parametri tecnici Principio di misura: Misura di confronto. Il sensore di spostamento viene utilizzato per misurare la differenza tra le parti misurate e quelle di calibrazione, quindi vengono calcolate le dimensioni relative delle parti misurate. Tempo di misura: ≤120 secondi, in condizioni normali e di funzionamento Livello tecnologico della posizione di misura: risoluzione: 0.0001mm, precisione di misura: ±0,001mm, GRR: ≤10%. Caratteristiche tecniche -Elevata precisione di misura -Elevata precisione di misura -Elevata efficienza di misura -Riduzione dei costi di manodopera
