Apparecchio di misura di diametro

industriale

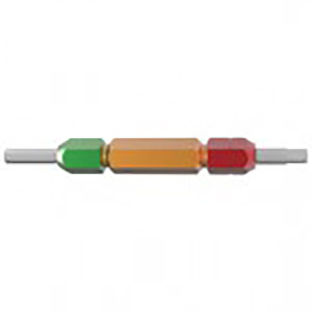

Il calibro Go-No viene utilizzato per verificare il diametro del foro interno del cilindro. Se l'estremità di entrata può passare attraverso il foro misurato e quella di uscita no, il diametro del foro del pezzo misurato è qualificato; se l'estremità di entrata non può passare attraverso il foro misurato o una parte dell'estremità di uscita no può entrare nel pezzo misurato, il diametro del foro del pezzo misurato non è qualificato. Parametri tecnici Campo di applicazione: 1-Adatto per pezzi di cui è necessario misurare solo il diametro interno del foro 2-Adatto per la misurazione di fori passanti, fori ciechi, fori a gradino e fori semicircolari (più di 180°) 3-Solo per la misura di pezzi con tolleranza del diametro del foro superiore a IT8. Caratteristiche tecniche Design standard del calibro go-no a tre colori e del calibro go-no a tre colori con margine di cucitura: L'impugnatura standard corrispondente viene selezionata in base alle diverse dimensioni del diametro di base misurato; La dimensione della parte di collegamento dell'estremità go e no-go e le parti di lavoro devono essere progettate secondo lo standard; Il diametro della parte di lavoro dell'estremità di entrata e dell'estremità di uscita deve essere determinato in conformità alla norma nazionale GB1957-2006 Condizioni tecniche del misuratore di limite liscio; L'errore di forma e la rugosità superficiale dell'estremità di entrata e dell'estremità di uscita devono essere determinati in conformità allo standard nazionale GB1957-2006 Smooth Limit Gauge Technical Condition; Maniglia a tre colori standard per il calibro go-no: Le impugnature dei calibri go-no con impugnatura a tre colori sono suddivise in cinque tipi in base alla dimensione di base del diametro misurato; Le maniglie dei calibri go-no a tre colori sono suddivise in cinque tipi in base alla dimensione di base del diametro misurato;
