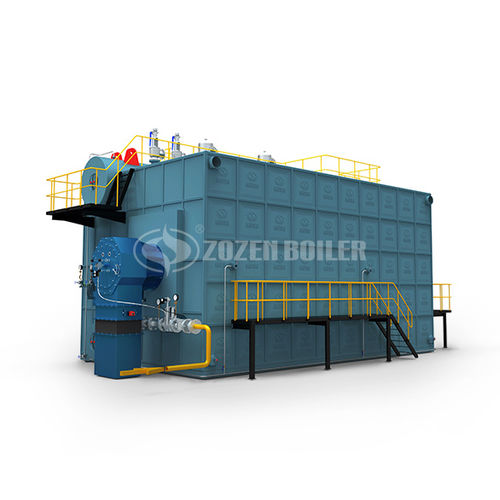

Caldaia a gas (a olio combustibile) a vapore della serie SZS
Vapore
Capacità termica del prodotto:
20-110 t/h
Pressione di lavoro:
1.25-5,3 Mpa
Temperatura di uscita:
194-540 °C
Carburante disponibile:
Gas naturale, gas di cokeria, gas di altoforno, nerofumo, biogas, metanolo, GPL, diesel, olio pesante, olio leggero, petrolio greggio, ecc.
Industrie disponibili:
Fornitura di calore, chimico, alimentare, tessile, stampa e tintura, sigarette e tabacco, foraggio, farmacia, materiali da costruzione, birreria, gomma, ospedale, ecc
Introduzione
La caldaia della serie SZS è progettata con doppio tamburo longitudinale e struttura a camera di tipo "D". Il forno è posizionato a destra e il banco del tubo di convezione è a sinistra, il super riscaldatore è disposto sul banco del tubo di convezione. Il corpo è fissato al piano interrato da supporti flessibili centrali e da entrambe le estremità e fa espandere la caldaia orizzontalmente lateralmente. Intorno al forno c'è la parete del tubo di raffreddamento ad acqua a membrana. Il forno e il banco di tubi sono completamente separati dalla parete di raffreddamento del tubo dell'acqua a membrana sul lato sinistro del forno. La parte posteriore del fascio è rada struttura di spostamento, la parte anteriore è allineata struttura. Il fumo proveniente dall'uscita del forno entra nella camera di ri-combustione, nell'area del banco tubi a convezione e poi dalla parte anteriore sinistra entra nell'economizzatore a spirale e nel condensatore a spirale e infine viene scaricato nell'atmosfera attraverso il camino.
Vantaggi tecnici
- Sicurezza
- Il corpo della caldaia utilizza la circolazione forzata nella zona ad alta temperatura per assicurarsi che tutte le zone di riscaldamento possano essere raffreddate ed evitare la vaporizzazione; La porta antideflagrante e il rilevatore di fiamma sono equipaggiati per un funzionamento sicuro e affidabile.
---
