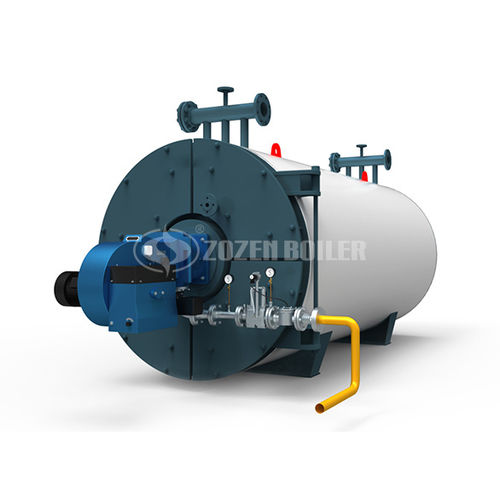

Riscaldatore per olio YQ(Y)W series

per gasdi condottia convezione

Riscaldatore di olio diatermico orizzontale a gas/olio della serie YQ(Y)W Olio termico Capacità termica del prodotto: 700-14000 KW Pressione di lavoro: 0.8-1.0 MPA Temperatura di uscita: 320 °C Carburante disponibile: gas naturale, gas di cokeria, gas di cokeria, gas bio-gas, gas propano liquido, diesel, olio pesante, olio leggero, petrolio greggio Industrie disponibili: Industria petrolifera, chimica, fibra chimica, farmaceutica, stampa e tintura tessile, materiali da costruzione, lavorazione del legno, lavorazione dell'olio vegetale e altre industrie Introduzione Le caldaie a gas/olio di serie YQ(Y)W hanno una struttura a serpentina rotonda a tre passaggi. Una serpentina conica è utilizzata per l'efficace protezione della parete del forno all'estremità della caldaia. Questo prodotto è dotato di un avanzato dispositivo di combustione ed è completamente automatizzato in funzione. Dopo che il bruciatore accende il combustibile, la fiamma riempie i tubi a serpentina rotonda e trasferisce il calore per irraggiamento attraverso la parete del tubo (primo passaggio). Il gas di scarico ad alta temperatura si raccoglie nella porta posteriore e poi si gira verso la sezione dei tubi di convezione (secondo passaggio), dove il trasferimento di calore avviene per convezione. Il gas di scarico si raffredda gradualmente qui e fluisce verso la porta anteriore, dove viene invertito e passa nel terzo passaggio. Dopo di che entra nel camino attraverso l'economizzatore e viene rilasciato nell'atmosfera. Questo tipo di riscaldatore viene fornito nel suo complesso, ed è installato in loco, deve solo collegare le tubazioni termiche del gas (olio) e dell'elettricità per iniziare il funzionamento. Il riscaldatore ha quattro aree di riscaldamento: l'area di riscaldamento a radiazione del forno, la prima area di riscaldamento a fascio tubiero a convezione, la seconda area di riscaldamento a fascio tubiero a convezione e l'economizzatore (caldaia a calore residuo).
