Dispositivo di misura universale per sensori estensimetrici
- Adatto per misure di riferimento per sensori di deformazione e forza su presse e presse ad iniezione
- 4 canali di misura per la misurazione della forza di chiusura e della distribuzione ineguale dei carichi sui tiranti
- Memoria dei valori di picco per l'analisi dei valori di misura dei picchi
- Display con regolazione digitale dello zero e uscita analogica per la registrazione continua dei valori di misura
- Possibilità di memorizzare fino a 12 configurazioni di sensori
- Rilevamento automatico di ponti interi e 2x quarti di ponte (strain ring)
Applicazione

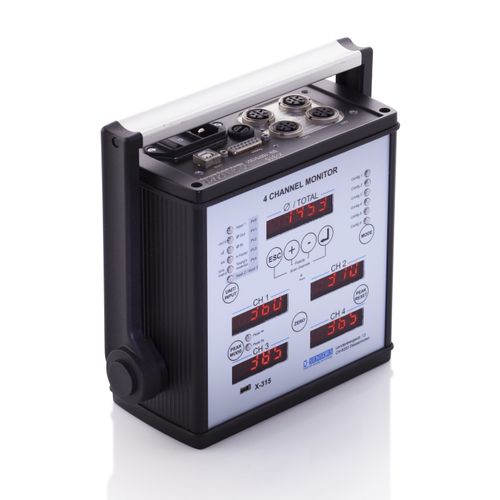

L'indicatore X-315 visualizza i segnali di quattro sensori singolarmente e la somma di tutti i segnali. L'impostazione semplice e veloce e la comoda acquisizione del valore di picco consentono misurazioni rapide e precise su presse e presse ad iniezione.
L'unità di visualizzazione X-315 può essere utilizzata sia con i sensori estensimetrici convenzionali a ponte intero che con gli anelli estensimetrici con configurazione estensimetrica 2x ¼. Il dispositivo riconosce automaticamente il tipo di sensori collegati dopo l'accensione e si configura di conseguenza.
Il display è adatto per le seguenti applicazioni:
- Misurazione della forza massima (misurazione del valore di picco)
- Misurazione della distribuzione del carico sulle barre di legatura
- Taratura dei sensori di deformazione per la misurazione indiretta della forza
- Misure di riferimento
- Verifica della distribuzione del carico su grandi piattaforme
---
