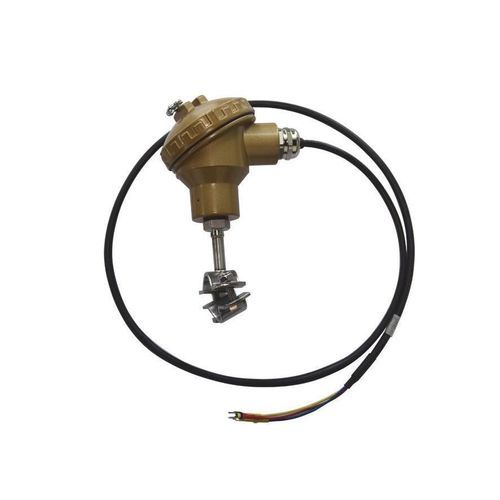

Trasmettitore di temperatura con uscita in corrente CS-TT05

4-20 mAanalogicodi processo

Il trasmettitore di temperatura CS-TT05 è un dispositivo per uso generale con struttura della sonda convenzionale, adatto a diverse applicazioni di misura della temperatura.

Panoramica del prodotto
Il CS-TT05 è progettato per la misura della temperatura generale. Utilizza una struttura di sonda tradizionale e può essere fornito con differenti intervalli di misura e lunghezze della sonda in base ai requisiti operativi.

Caratteristiche principali

• Lunghezza della sonda configurabile su richiesta
• Campo di misura: -100 a 60 °C
• Precisione: ±2 °C
• Uscita: 4–20 mA a tre fili
• Connessione elettrica: uscita cavo diretta
• Connessione di processo: fascetta esterna per tubo 1"
• Misura accurata, adatto alla produzione in serie

Applicazioni

• Misura generale della temperatura
• Sistemi di misura e controllo
• Sistemi di fornitura acqua a temperatura controllata

Parametri di prestazione

• Temperatura di riferimento: 25 °C
• Alimentazione: 12 VDC
• Umidità relativa: 45%–75%
• Pressione atmosferica: 86–106 kPa

Struttura e cablaggio

• La pagina prodotto fornisce disegni dimensionali e diagrammi di cablaggio (figure includono definizione dei collegamenti e schema della struttura)

Manuale

• È disponibile sulla pagina prodotto un manuale dedicato (PDF) per il download e la consultazione

Riepilogo / specifiche

• Modello: CS-TT05
• Sonda: lunghezza configurabile
• Campo di misura: -100 a 60 °C
• Precisione: ±2 °C
• Segnale di uscita: 4–20 mA a tre fili
• Connessione elettrica: uscita cavo diretta
• Connessione di processo: fascetta esterna per tubo 1"
• Ambiente di impiego: umidità relativa 45%–75%, pressione atmosferica 86–106 kPa
• Alimentazione: 12 VDC
