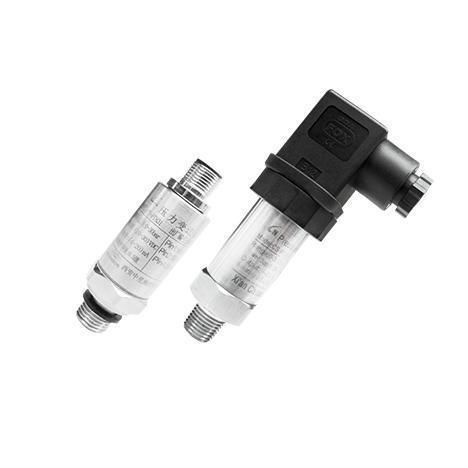

Trasmettitore di pressione relativa CS-PT831

a film sottile4-20 mAcon uscita in tensione

Il CS-PT831 è un trasmettitore di pressione compatto a film sputtering progettato per la misura della pressione in applicazioni industriali generali. Sono disponibili varianti certificate UL che coprono intervalli tipici da 0–25 a 800 bar (manometrico); esempi di opzioni UL includono 0–50 … 400 bar. Il trasmettitore supporta unità di pressione e connessioni di processo configurabili in base alle esigenze applicative.

Caratteristiche principali

• Elemento sensibile a film sputtering
• Elevata pressione di sovraccarico e di rottura
• Struttura completamente saldata (senza O-ring) per eliminare il rischio di perdite
• Campo di misura: 0–25 … 800 bar (manometrico)
• Precisione: 0,5 % BFSL
• Uscite: 4–20 mA, 0,5–4,5 V
• Protezione contro sovratensioni e inversione di polarità
• Connessione elettrica: DIN 43650 C (opzione M12 disponibile)

Applicazioni

• Misura della pressione generale e controllo di processo
• Produzione di macchine e tecnologia di misura/controllo
• Sistemi idraulici e pneumatici
• Monitoraggio della pressione in macchine movimento terra e veicoli da lavoro

Prestazioni e condizioni di prova

• Condizioni di prova (esempio): temperatura 25℃; alimentazione 5 VDC o 12 VDC; umidità relativa 45%–75%; pressione atmosferica 86 kPa–106 kPa
• Struttura e dimensioni: vedere i diagrammi del prodotto sulla pagina
• Dettagli connessione elettrica: DIN 43650 C (diagramma disponibile sulla pagina prodotto)

Specifiche

• Modello: CS-PT831
• Tipo di sensore: sensore di pressione a film sputtering
• Campo di misura (manometrico): 0–25 … 800 bar (configurabile)
• Precisione: 0,5 % BFSL
• Uscita: 4–20 mA; 0,5–4,5 V
• Connettore elettrico: DIN 43650 C (opzione M12)
• Protezione: protetto contro sovratensioni e inversione di polarità
• Struttura: completamente saldata, senza O-ring (resistente alle perdite)
• Certificazione: varianti certificate UL disponibili (es. intervalli 0–50 … 400 bar)
