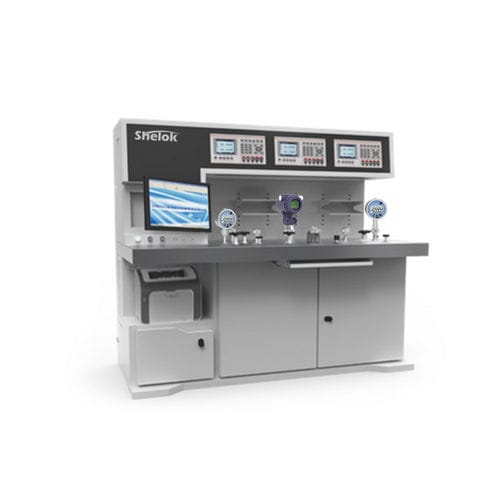

Banco di calibrazione e di prova di pressione

temperaturadi calibrazioneelettrico

Panoramica del prodotto
Il banco di calibrazione integrato intelligente YUNYI è un dispositivo di calibrazione completo di fascia alta, tre in uno, che combina la calibrazione della pressione con la calibrazione del segnale di processo. Dotato di un design integrato, comprende l'intero processo di pressurizzazione, test, acquisizione e elaborazione dei dati. Dotato di un'interfaccia di visualizzazione multi-angolo, consente la selezione automatica multi-gamma e il controllo della pressione servo ad alta precisione. Questo dispositivo non solo funge da piattaforma di calibrazione ideale per strumenti di pressione, ma anche come potente calibratore di processo del segnale termico. È un pezzo di equipaggiamento centrale indispensabile per laboratori standard moderni e officine di calibrazione efficienti.

Vantaggi e caratteristiche principali

• Piattaforma intelligente integrata
  • Design tre in uno: Combina generazione di pressione, misurazione e uscita del segnale elettrico e simulazione della temperatura in un unico dispositivo per una funzionalità completa.
  • Processo completamente automatizzato: L'operazione intelligente dalla pressurizzazione e test all'acquisizione e elaborazione dei dati aumenta significativamente l'efficienza.
  • HMI multi-angolo: Display touchscreen TFT ad alta risoluzione supporta la rotazione multi-angolo per prospettive di visualizzazione flessibili.
• Prestazioni eccezionali di calibrazione della pressione
  • Controllo della pressione servo ad alta precisione: Utilizza meccanismi di regolazione della pressione servo importati per un controllo della pressione preciso, stabile, rapido e senza perdite.
  • Copertura multi-gamma: La configurazione standard include 8 calibratori di pressione digitali intelligenti modulari SDP, coprendo un ampio intervallo da vuoto (-100kPa) ad alta pressione (60MPa).
  • Compatibilità multi-medio: Supporta media pneumatici, vuoto e idraulici (olio/acqua) per soddisfare diverse esigenze di calibrazione degli strumenti.
  • Design modulare: I moduli di pressione SDP possono essere utilizzati indipendentemente, offrendo un'eccellente stabilità a lungo termine e facilitando la manutenzione e l'espansione della gamma.
• Capacità robuste di calibrazione del processo
  • Misurazione completa del segnale elettrico: Misura tensione, corrente, resistenza, frequenza, impulsi, stati degli interruttori e altro ancora.
  • Uscita ricca di segnale elettrico: Genera segnali standard tra cui tensione, corrente, resistenza, frequenza, impulsi, ecc., per simulare gli ingressi degli strumenti.
  • Supporto completo per termocoppie/RTD: Simula la misurazione e l'uscita per 13 tipi di termocoppie (K, E, J, T, N, R, S, B, C, D, G, L, U) e 11 tipi di RTD.
  • Dispone di compensazione automatica della giunzione fredda con un modulo di isolamento della giunzione fredda integrato per un rapido tracciamento dei cambiamenti di temperatura ambiente.
• Sistema e software avanzati
  • Comunicazione HART: Modem HART integrato consente configurazione di base, regolazione dell'intervallo, calibrazione zero e altre operazioni per strumenti HART.
  • Gestione dei dati e strumenti: Supporta l'archiviazione e il recupero dei dati; include strumenti pratici come manuali di ingegneria termica, calcoli di combustione e librerie RTN configurabili dall'utente.
  • Interfaccia di comunicazione aperta: Interfaccia RS232 standard con driver di comunicazione aperti per un'integrazione senza soluzione di continuità nei sistemi di automazione delle fabbriche e controllo remoto.
  • Aggiornamenti online: Supporta aggiornamenti del firmware over-the-air (FOTA) per garantire continui miglioramenti funzionali e ottimizzazione.

Ambito di applicazione principale

• Questo equipaggiamento è completamente conforme alle seguenti normative nazionali di verifica ed è applicabile a:
  • JJG 49—2013 Manometri di precisione a elemento elastico e manometri a vuoto
  • JJG 52—2013 Manometri generali a elemento elastico, manometri di pressione-vuoto e manometri a vuoto
  • JJG 270—2008 Sfigmomanometri e monitor di pressione sanguigna
  • JJG 544—2011 / JJG 860—2015 Sensori di pressione
  • JJG 875—2019 Manometri digitali
  • JJG 882—2019 Tester di pressione
• Tipi di strumenti applicabili:
  • Trasmettitori di pressione (differenziale) intelligenti/standard
  • Sensori di pressione, interruttori di pressione
  • Manometri di precisione, manometri generici, sfigmomanometri
  • Strumenti intelligenti con protocollo HART
  • Strumenti da campo che richiedono analogia o misurazione di più segnali (ad esempio, temperatura, tensione, corrente, resistenza)

La stazione di calibrazione integrata intelligente offre agli utenti una soluzione di calibrazione potente, affidabile ed efficiente attraverso il suo design integrato, misurazione ad alta precisione, processi completamente automatizzati e ampio campo di applicazione. Non solo migliora significativamente l'efficienza e la qualità delle attività di calibrazione, ma il suo design modulare e aggiornabile assicura anche il valore dell'investimento a lungo termine dell'attrezzatura.

Specifiche tecniche / Caratteristiche

• Design tre in uno: pressione, segnale elettrico, simulazione della temperatura
• Processo di calibrazione completamente automatizzato
• HMI multi-angolo con touchscreen TFT
• Controllo della pressione servo ad alta precisione
• 8 calibratori di pressione digitali modulari SDP: -100kPa a 60MPa
• Supporta media pneumatici, vuoto, idraulici (olio/acqua)
• Moduli di pressione modulari indipendenti
• Misura e genera tensione, corrente, resistenza, frequenza, impulsi, stati degli interruttori
• Simula 13 tipi di termocoppie e 11 tipi di RTD
• Compensazione automatica della giunzione fredda
• Modem HART integrato per configurazione degli strumenti
• Archiviazione e recupero dei dati, strumenti di ingegneria
• Interfaccia di comunicazione aperta RS232
• Aggiornamenti del firmware over-the-air (FOTA)
