Controllore di livello programmabile XY

con uscita a relèsorveglianza in tempo realeper cisterna

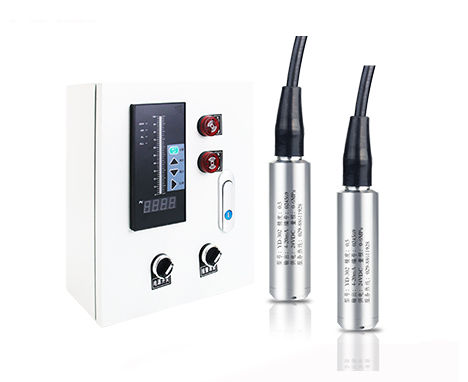

Panoramica del prodotto Il quadro di controllo indicatore di livello XY Series è un pannello centralizzato per il monitoraggio remoto dei livelli liquidi e il controllo di pompe e valvole. Accetta segnali 4-20 mA standard da trasmettitori di livello, sensori di pressione o galleggianti, visualizza il livello in tempo reale tramite display LED digitale o digitale+bargraph e fornisce uscite relè configurabili per avviare/arrestare pompe, azionare valvole o attivare allarmi. Progettato per sale controllo e installazioni in campo, riduce le visite manuali per verificare i livelli o comandare gli impianti.

Caratteristiche principali

• Visualizzazione in tempo reale — Display LED digitale o doppio digitale + bargraph per visualizzazione immediata del livello/volume.
• Compatibilità ingressi flessibile — Ingresso 4-20 mA standard; altri segnali su richiesta.
• Punti di set programmabili in loco — Limiti superiore e inferiore regolabili dal pannello frontale; nessun PC necessario.
• Uscite relè per controllo diretto — Contatti relè multipli (regolabili in campo; portata tipica ≥ 5 A) per pompe, elettrovalvole, allarmi o attuatori.
• Funzionamento Manuale/Automatico — Override manuale sul pannello per manutenzione e controllo automatico in esercizio.
• Opzioni di comunicazione — RS-485 (Modbus) o ritrasmissione 4-20 mA opzionali per integrazione SCADA/BMS.
• Armadio robusto — Enclosure da parete in metallo o policarbonato; versioni stagno e antideflagranti disponibili.

Specifiche tecniche

• Segnale di ingresso — 4-20 mA (standard); altri segnali su richiesta.
• Tipo di display — LED digitale o digitale + bargraph.
• Uscite di controllo — Contatti relè (2 o più, regolabili in campo; portata tipica 5 A o superiore).
• Modalità di controllo — Manuale / Automatico.
• Punti programmabili — Limiti superiore e inferiore regolabili in loco.
• Alimentazione — AC 220 V standard; DC 24 V opzionale.
• Armadio — Metallo o policarbonato, montaggio a parete; varianti stagno/antideflagranti opzionali.
• Opzioni — RS-485 (Modbus), ritrasmissione 4-20 mA, I/O aggiuntivi.

Cosa controlla

• Pompe (service/standby, lead-lag)
• Elettrovalvole
• Segnalatori acustici e luminosi
• Ventilatori e apparecchiature di ventilazione
• Valvole motorizzate e attuatori

Ambiti di impiego

• Acqua e acque reflue — stazioni di pompaggio, vasche di trattamento
• Edifici e impianti — torri d'acqua, pozzi di raccolta, serbatoi sul tetto, alimentazione caldaie
• Processi industriali — stoccaggio chimico, lavorazione alimentare, separazione olio/acqua
• Agricoltura e irrigazione — controllo serbatoi, gestione pompe d'irrigazione
• Protezione antincendio — monitoraggio livelli serbatoi e controllo pompe

Opzioni tipiche

• Grado di protezione e custodie NEMA/IP
• Custodie certificate antideflagranti
• Comunicazione RS-485 Modbus
• Ritrasmissione 4-20 mA e moduli I/O aggiuntivi
