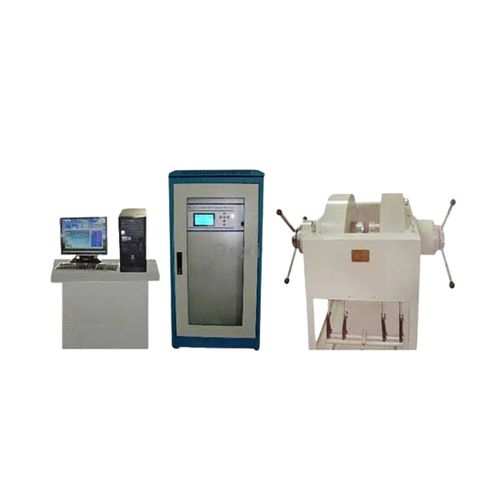

Sistema di misurazione per materiali magnetostrittivi DXSS-2020

Il sistema di misurazione multiparametrica dei materiali magnetostrittivi DXSS-2020 è un dispositivo che misura i parametri magnetici del materiale (come ldc -Hdc, Bdc-Hdc, lac-Hac, Bac-Hac, Zac-f, Hcb, Hcj, Br e BHmax ecc. )cambiano con il campo magnetico CA e CC applicato. Il sistema è composto da un elettromagnete, un alimentatore per elettromagneti, un flussimetro, un gaussmetro, un estensimetro, una bobina di Helmholtz, un tester di impedenza, un alimentatore per audiofrequenze, un sistema di acquisizione dati, una sacca di pressione, un computer e una stampante laser. - Il campo magnetico CC classifica sette intervalli di fondo scala: 0,5 kOe, 1kOe, 2kOe, 4kOe, 8kOe, 16kOe e 32kOe, con una risoluzione massima di 0,1Oe. - Il campo magnetico CA è di 320 Oe e la sua risoluzione è di 0,01 Oe. - La deformazione CA e CC classifica nove campi a fondo scala che sono 32000με, 16000με, 8000με, 4000.0με, 3200.0με, 1600.0με, 800.0με, 400.0με e 320.00με, con una risoluzione massima di 0,01με. - La gamma del flusso magnetico DC è di 32,0 mWb e la risoluzione massima è fino a 0,001mWb. - La frequenza dell'alimentatore di frequenza audio può essere regolata in modo continuo da 30Hz a 10kHz e la potenza massima di uscita è di 500W. Utilizzato insieme all'unità di misura dell'impedenza, è possibile ottenere la curva caratteristica dell'impedenza del campione con la frequenza e calcolare i parametri di permeabilità incrementale μ33, coefficiente piezomagnetico d33, coefficiente elastico S33 e coefficiente di accoppiamento elettromeccanico assiale K33 ecc. tramite il software di corrispondenza.
