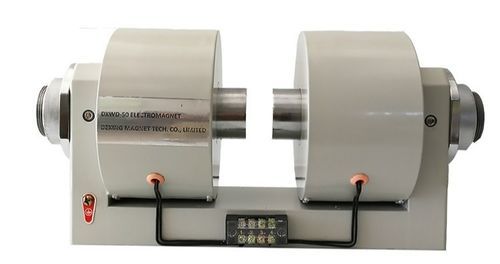

Magnete con campo magnetico rotante DXWD series

Panoramica del prodotto: La serie DXWD di elettromagneti da laboratorio è un dispositivo a circuito magnetico chiuso che genera un campo magnetico controllabile tra due poli tramite l'eccitazione di una bobina. Sono disponibili dipoli a gap d'aria regolabile e varianti per funzionamento orizzontale, verticale o rotante, con opzioni di raffreddamento ad acqua e moduli accessori per integrazione con strumentazione di prova.

Principio di funzionamento: Il dispositivo è composto da avvolgimenti della bobina, yoke, nuclei di ferro e facce dei poli. L'alimentazione della bobina genera flusso magnetico concentrato nelle parti ferromagnetiche e attraverso il gap d'aria; variando la corrente di eccitazione o il gap si ottiene un campo regolabile nella zona dei poli.

Componenti principali:

• Gap d'aria: spazio tra i poli dove si stabilisce il campo magnetico.
• Cappuccio del polo (faccia del polo): modella il campo e fornisce la superficie di lavoro.
• Bobina: insieme di avvolgimenti di eccitazione (configurazioni serie/parallelo possibili).
• Yoke: percorso di ritorno magnetico che guida il flusso.
• Maniglia di regolazione: meccanismo meccanico per impostare/regolare il gap d'aria.
• Terminale: connessioni elettriche per alimentazione e configurazione degli avvolgimenti.
• Tubo ingresso/uscita: raccordi per la circolazione di raffreddamento ad acqua opzionale.
• Chassis: base di montaggio da tavolo o fissa come accessorio.

Applicazioni:

• Misure dell'effetto Hall e caratterizzazione magnetica
• Studi di magnetoresistenza e magnetostriction
• Magnetometria di coppia e per metodo di forza
• Sistemi VSM (Vibrating Sample Magnetometer) e test sui materiali magnetici
• Esperimenti magneto-ottici e applicazioni su microscopio/stazione di sonde (design a morsetto o personalizzati)

Precauzioni:

• Usare un'alimentazione che rispetti i valori nominali del modello selezionato; un'alimentazione scorretta può danneggiare il dispositivo.
• Mantenere stabile la corrente di eccitazione; corrente eccessiva può surriscaldare o danneggiare la bobina.
• Garantire un'adeguata dissipazione termica; per operazioni prolungate ad alta corrente usare raffreddamento attivo (opzione acqua).
• Mantenere distanza di sicurezza dai campi magnetici intensi ed evitare oggetti ferromagnetici vicino ai poli.
• Se apparecchiature sensibili sono vicine, prevedere schermatura magnetica per evitare interferenze.
• Maneggiare con cura durante il trasporto e installare su supporto stabile con connessioni elettriche e di raffreddamento corrette.
• Eseguire ispezioni periodiche di cablaggi, bobine e circuiti di raffreddamento.
• Evitare l'uso in ambienti umidi, corrosivi o infiammabili.

Risoluzione problemi:

• Nessun campo misurabile dopo l'alimentazione: verificare circuito aperto, controllare corrente dell'alimentatore, misurare resistenza DC della bobina e verificare il gaussmetro.
• Campo inferiore al previsto: verificare configurazione degli avvolgimenti, accuratezza della corrente di alimentazione, impostazione del gap e selezione della faccia del polo (possono essere necessarie teste di polo FeCo per campi più elevati).
• La corrente non raggiunge il valore impostato ad alti campi: controllare surriscaldamento della bobina (misurare temperatura superficiale e resistenza DC) e fermare l'uso finché non si raffredda.
• Perdite elettriche o d'acqua: ispezionare avvolgimenti e tubazioni di raffreddamento e segnalare eventuali guasti interni alla manutenzione.

Esempi e varianti:

• DXWD Dipolo a gap d'aria regolabile (serie DXWD) — dipolo orizzontale con ampia area di lavoro per integrazione.
• DXSB Double-Yoke Double-Tuning a gap regolabile — yoke chiuso, campo orizzontale, supporto a 45° per accesso al campione.
• DXSBV Elettromagnete verticale a gap variabile — orientamento verticale con campione sotto la faccia del polo.
• DXXZ Elettromagnete da laboratorio rotante — rotazione 360°; controllo stepper opzionale, rotazione programmabile con risoluzione ~0,1°.
• DXEG Elettromagnete a morsetto — tipo clamp per applicazioni con spazio limitato o compatibilità microscopio.
• Varianti multipolari (DXDJ), a gap fisso (DXSG), a campo alternato (AC) e progetti personalizzati disponibili; la maggior parte dei prodotti è configurabile su richiesta cliente.

Specifiche tecniche (esempi rappresentativi):

• Denominazione serie: DXWD.
• Esempi rappresentativi di modelli:
  • DXWD-50 — diametro polo: Φ50 mm; range gap: 0–80 mm (esempio); gap es.: 10 mm; campo max: ~0,9 T; potenza: ~0,3 kW.
  • DXWD-80 — diametro polo: Φ80 mm; range gap: 0–80 mm; gap es.: 20 mm; campo max: ~1,1 T; potenza: ~1,2 kW.
  • DXWD-100 — diametro polo: Φ100 mm; range gap: 0–80 mm; varianti faccia Φ60/Φ100; campo max fino a ~1,8 T (dipende da modello/gap); potenza: ~1,6 kW.
  • DXWD-130 — diametro polo: Φ130 mm; range gap fino a 0–100 mm; esempi campo max ~2,3 T; potenza: ~3,0 kW.
  • Modelli più grandi (DXWD-175 a DXWD-380) — diametri e range gap maggiori, potenze superiori (esempi fino a ~20 kW); consultare dati modello per valori esatti.
• Raffreddamento: opzione raffreddamento ad acqua per funzionamento prolungato ad alta corrente.
• Materiali dei poli: teste di polo FeCo disponibili per maggiore concentrazione del campo.
• Montaggio e accessori: chassis di montaggio, stadi di rotazione/traduzione, controller di temperatura e accessori meccanici personalizzati su richiesta.
