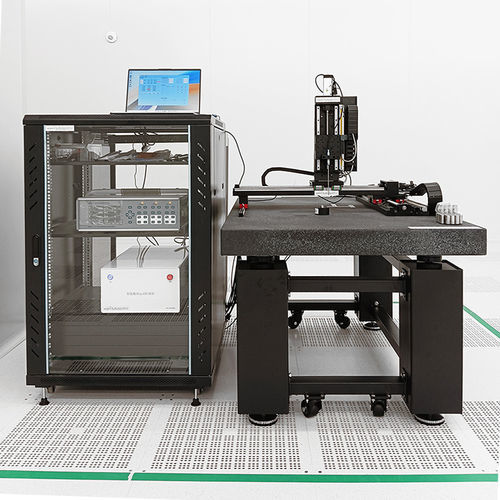

Tester di campo magnetico DX-2012F

di motoreper l'aeronauticaper R&S

Il DX-2012F è un sistema di misura magnetica digitale, multidimensionale e completamente automatico ad alta precisione, progettato per mappare distribuzioni tridimensionali di campi magnetici AC e DC su oggetti e volumi di forma arbitraria. Acquisisce, visualizza (1D/2D/3D), registra ed esporta i dati di misura per analisi e stampa, supportando sequenze automatizzate ripetibili per test di produzione e ricerca.

Applicazioni e campo di impiego

• Caratterizzazione delle distribuzioni del campo magnetico 3D (AC/DC) in spazi liberi, cavità e su superfici curve.
• Misura di campi uniformi, anelli multipolari, distribuzioni poli N/S, campi di motori e attuatori, magneti superconduttori, campi MRI e altri assemblaggi magnetici.
• Adatto per R&S industriale, controllo qualità, aerospaziale, difesa e istituti di ricerca.

Caratteristiche principali

• Scansione e acquisizione automatizzate controllate da PC con flussi di lavoro sequenziati, registrazione su database (Microsoft Access) e generazione di grafici per report stampabili.
• Architettura meccanica modulare: piattaforma di traslazione 3D e tavola rotante configurabili; combinabili e personalizzabili in base alla geometria dei pezzi; opzionale estensione a 5 assi.
• Gaussmetro digitale ad alta precisione con microsonde Hall disponibili in configurazioni 1D, 2D e 3D per misure locali accurate e mappatura del campo.
• Movimenti e routine di misura controllati via software per operazioni non presidiate e monitoraggio a lungo termine.
• Software e strumenti registrati e verificati dall'istituto nazionale di metrologia per la tracciabilità delle misure.

Configurazione del sistema (panoramica logica)

• Acquisizione: PC con software di controllo, gaussmetro ad alta precisione (1D o 3D) e sonda micro-Hall compatibile.
• Posizionamento: unità di spostamento elettroniche multi-asse, controller di stazione e moduli di controllo elettronico azionati dai comandi del PC.

Modelli di gaussmetro / opzioni digitali

• DX-360 — Intervallo: 10 nT a 30 T — Accuratezza: ±0.15% ±0.005 (del valore letto)
• DX-210 — Intervallo: 10 nT a 30 T — Accuratezza: ±0.10% ±0.005 (del valore letto)
• DX-180 — Intervallo: 10 nT a 30 T — Accuratezza: ±0.05% ±0.005 (del valore letto)
• DX-160 — Intervallo: 100 nT a 3 T — Accuratezza: ±0.20% ±0.005 (del valore letto)

Capacità rappresentative di imaging / misura

• Genera grafici 1D, 2D e 3D dai dati misurati; memorizza i risultati in un database per revisione, confronto e report stampabili.

Specifiche tecniche

• Volume di scansione tipico (standard): 200 mm × 200 mm × 200 mm (X, Y, Z). Volumi personalizzati disponibili su richiesta.
• Risoluzione di traslazione (meccanica): 0,00039 mm; accuratezza posizionale: 0,01 mm; ripetibilità < 0,005 mm.
• Risoluzione di rotazione: < 0,0002°; accuratezza di rotazione: 0,01°; ripetibilità < 0,005°.
• Velocità di movimento programmabili: livelli multipli (2–64 classi di velocità).
• Dimensioni sonde: microsonde Hall — 1D φ0.5 mm; 2D φ1.2 mm; 3D φ1.2 mm.
• Corsie di spostamento piattaforma CNC multi-asse (selezionabili): X: 50 mm–4000 mm (risoluzione 0,00039 mm); Y: 50 mm–2000 mm (risoluzione 0,00039 mm); Z: 50 mm–2000 mm (risoluzione 0,00039 mm).
• Tavola rotante: corsa completa 360° con risoluzione angolare 0,0002° per gli assi T e θz.
• Formato database: Microsoft Access; uscite: registri dati e grafici stampabili.
