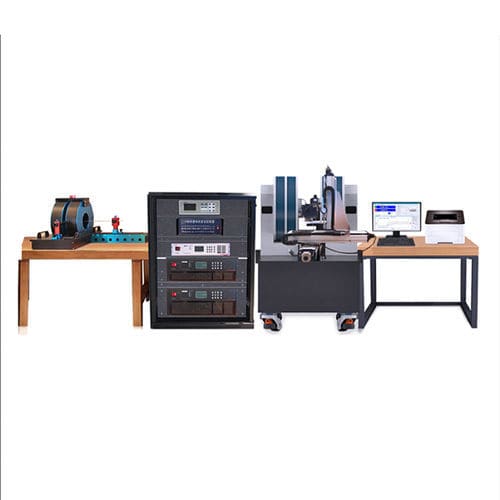

Unità di calibratura Gauss Meter/Tesla Meter Calibration System

Il sistema di taratura Gaussmetro/Teslametro serie DXF è una soluzione completa per la taratura di strumenti di misura del campo magnetico che copre 0 mT–2,5 T. Integra una piattaforma CNC per la generazione del campo magnetico, un gaussmetro/teslametro tarato di fabbrica, sorgenti di corrente lineari di precisione, bobine di Helmholtz monodimensionali e un elettromagnete ad alta uniformità per supportare tarature in campi deboli e forti in laboratorio e nei reparti qualità industriali.

Copertura e intervalli di misura:

• Campo debole: 0 mT – 10 mT (bobina di Helmholtz 1D + sorgente di corrente lineare 48 W) — Risoluzione: 0,0001 mT; Accuratezza: 0,01%.
• Intermedio: 10 mT – 100 mT (bobina di Helmholtz 1D + sorgente di corrente lineare 1700 W) — Risoluzione: 0,001 mT; Accuratezza: 0,01%.
• Campo forte: 100 mT – 2,5 T (elettromagnete + sorgente di corrente lineare 1700 W) — Risoluzione: 0,001 mT; Accuratezza: 0,05%.

Caratteristiche principali:

• Piattaforma CNC di generazione del campo magnetico ad alta precisione con controllo elettronico duale per la sonda di riferimento e la sonda in prova.
• Gaussmetro di sistema controllato entro ±0,05% della lettura; risoluzione di sistema fino a 1/600.000.
• Capace di tarare magnetometri DC fino alla Classe 0.2 e oltre su 1 mT–2,5 T.
• Elettromagnete con poli ferro–cobalto che fornisce una zona uniforme di 6 mm con uniformità 0,01% per verifiche 3D.
• Bobine di Helmholtz 1D che generano fino a 100 mT con uniformità 0,01% in una sfera di 20 mm per calibrazione trasversale/assiale in campo debole.
• Costanti di bobina tarate su teslametro NMR PT2026 con accuratezza della costante fino a 0,007%.
• Tracciabilità nazionale tramite il teslametro NMR dell'azienda che consente tarature fino a 0,001% (dipende dal dispositivo).

Principio di funzionamento:

• Taratura in campo forte: la piattaforma CNC gestisce una sorgente di corrente lineare che alimenta l'elettromagnete; il gaussmetro di sistema legge il campo e fornisce retroazione al software di controllo affinché la corrente venga regolata automaticamente fino al valore campo impostato. Il gaussmetro di sistema è tarato in fabbrica su un magnetometro NMR PT2026.
• Taratura in campo debole: i campi assiali sono generati da una bobina di Helmholtz 1D i cui parametri e la relazione corrente→campo sono tarati in fabbrica con un gaussmetro NMR PT2026 e forniti come tabella parametri selezionabile. Le sonde possono essere inserite radialmente (trasversale) o assialmente per verifica entro ±100 mT.

Composizione del sistema e componenti principali:

• Gaussmetro
  • Gamma fino a +30 T; risoluzione di lettura 0,0001 mT.
  • Accuratezza fino a ±0,05% nell'intervallo 0,05 T–2,5 T; coefficiente di temperatura fino a 0,007%.
  • Fornito con sonda ad alta precisione; tarato in fabbrica su PT-2026 NMR; rapporto del China National Institute of Metrology disponibile.
• Alimentatore DXF2035
  • Gamma di corrente ±10 A; tensione fino a 170 V.
  • Risoluzione 0,1 mA (10 ppm della gamma); accuratezza ±(0,01% valore impostato + 0,01% gamma) a 23°C.
  • Coefficiente termico <10 ppm/°C; stabilità a breve termine 10 ppm / 5 min; linearità differenziale tipica 3 ppm.
• Alimentatore DXF2005
  • Gamma di corrente ±1,2 A; risoluzione 10 μA (10 ppm).
  • Accuratezza e stabilità simili a DXF2035 (±(0,01% impostato + 0,01% gamma), <10 ppm/°C; 10 ppm / 5 min).
• Bobina di Helmholtz
  • Genera campo assiale fino a 100 mT con uniformità <100 ppm in una sfera di 20 mm; parametri tarati in fabbrica su PT2026.
  • Permette la taratura simultanea di sonde assiali e trasversali in campo debole.
• Elettromagnete
  • Diametro polo 220 mm; faccia del polo 70 mm; distanza tra poli 10 mm per osservazione/operazione.
  • Zona uniforme circolare 6 mm <0,03% ; campo massimo >2,5 T; tipo aperto, raffreddamento naturale.
• Cavità zero Gauss
  • YA-111 importata che fornisce un ambiente quasi a campo zero; schermatura >0,0001 mT per riferimenti zero ripetibili.
• Sistema di bloccaggio ausiliario
  • Regolabile su 8 assi per allineamento angolare accurato e concentricità durante la rotazione; piattaforma rotante 360° opzionale; compatibile con sensori Hall 1D/2D/3D senza riposizionamento manuale.
• Certificati
  • Certificato di taratura del gaussmetro; certificati di taratura degli alimentatori; certificato di costante di bobina; certificato di taratura dell'elettromagnete; tracciabilità NMR (serie PT).

Specifiche tecniche:

• Copertura di misura: 0 mT–2,5 T (sezioni campo debole e forte).
• Gamma massima del gaussmetro di sistema: fino a +30 T; risoluzione fino a 0,0001 mT.
• Accuratezza tipica del gaussmetro: ±0,05% (0,05 T–2,5 T); tarature referenziate NMR fino a 0,001% dove applicabile.
• Bobina di Helmholtz: max 100 mT; uniformità <100 ppm in sfera 20 mm.
• Elettromagnete: >2,5 T max; zona di 6 mm uniformità 0,01% (poli ferro–cobalto).
• Alimentatori: DXF2035 (±10 A, 170 V, risoluzione 0,1 mA, stabilità a breve termine 10 ppm); DXF2005 (±1,2 A, risoluzione 10 μA).
• Costante di bobina tracciabile al NMR PT2026; accuratezza della costante fino a 0,007%.
• Schermatura campo zero: cavità YA-111, efficienza >0,0001 mT.

Certificazioni:

• Tracciabilità di fabbrica e nazionale: tarature referenziate PT2026 NMR e rapporti del China National Institute of Metrology disponibili per gaussmetro, alimentatori e costanti di bobina.
