Gaussmetro digitale DX-160

teslametroanalogico

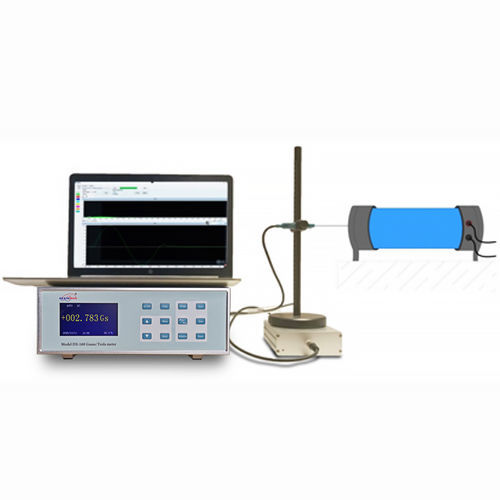

Il sistema di misura del campo magnetico impulsato combina un gaussmetro DX-160, un acquisitore di segnali ad alta velocità e un software dedicato per acquisire, visualizzare e analizzare in tempo reale segnali di campo magnetico pulsato.

Composizione del sistema

• Gaussmetro DX-160 (strumento di misura principale)
• Sonda (sonda Hall)
• Acquisizione ad alta velocità / acquisitore di segnali (registratore dati compatibile con rete)
• Computer con software di acquisizione e analisi dedicato

Caratteristiche principali

• Gaussmetro DX-160: misura e visualizza fino a 6 parametri simultaneamente; unità selezionabili (Gauss, Tesla, A/m o Oe); grafica a colori VGA luminosa con gestione a menu e lettura a 5 ¾ cifre; alta risoluzione (fino a 1/600000) per osservare piccole variazioni (es. 0.0001 mT)
• Ampio intervallo di misura: in grado di misurare fino a ±100 KGs (10 T)
• Memoria strumentale: grande capacità di memoria interna con consultazione dei dati storici e trasferimento al PC tramite RS-232
• Acquisitore di segnali: A/D ad alta precisione (24 bit) e ampia dinamica; frequenza di campionamento configurabile (risoluzione 1 Hz); supporta trasmissione di rete cablata e wireless; può raccogliere/memorizzare dati autonomamente; supporta acquisizione sincrona parallela multi-unità (interfaccia orologio sincrono opzionale)
• Software: frequenza di acquisizione personalizzabile; cattura automatica degli impulsi e soglie di allarme; canali selezionabili con visualizzazione delle forme d'onda e zoom; visualizzazione in tempo reale dei valori corrente/min/max; grafici dominio temporale e in frequenza; registrazione ed esportazione dati in Excel

Caratteristiche / specifiche tecniche

• Modello: DX-160
• Intervallo: ±100KGs (10 T)
• Commutazione di scala (Auto): 0.6 mT, 30 mT, 300 mT, 3 T, 10 T
• Risoluzione DC (per intervallo): 0.6 mT → 0.01 µT; 30 mT → 0.0001 mT; 300 mT → 0.001 mT; 3 T → 0.01 mT; 10 T → 0.1 mT
• Risoluzione AC: 0.1 Gs / 10 µT
• Accuratezza (valore visualizzato): DC: ±0.20% della lettura ± 0.05% dell'intervallo (0–2 T); AC: ±1% della lettura ± 0.5% dell'intervallo
• Frequenza: DC – 50 kHz
• Uscita analogica: ±3 V F.S.
• Connettori: BNC standard
• Coefficiente di temperatura della sonda: −(0.02% ± 1 conto)/°C
• Coefficiente di compensazione termica della sonda: −(0.007% ± 1 conto)/°C
• Intervallo di temperatura: Funzionamento 0°C a 50°C; Stoccaggio −20°C a 60°C
• Display pannello: 320 x 240 pixel, schermo a colori 3,5 pollici full-view
• Interfaccia di comunicazione: RS-232, connettore D-type 9 pin standard
• Alimentazione: Tensione: 200/240 V; Frequenza: 50–60 Hz
• Acquisitore di segnali (riassunto): Risoluzione A/D 24 bit; accuratezza 0.01% (full scale); opzioni di frequenza di campionamento fino a 500 kHz/canale (opzioni includono 1 MHz o 50 kHz); intervalli d'ingresso selezionabili ±2.5 V, ±5 V, ±10 V; 8 DI / 8 DO compatibili TTL; porta Ethernet 100 M (TCP/IP)
