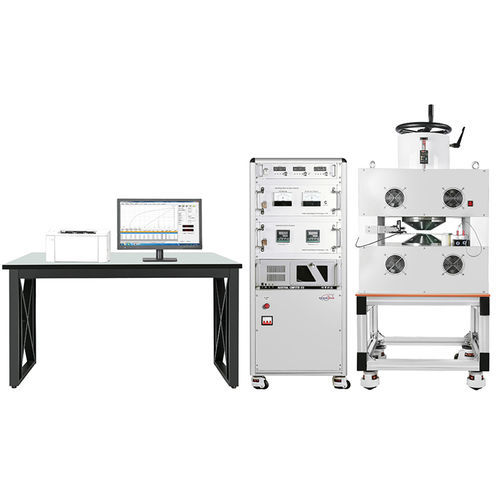

Sistema di misurazione remanenza DX-2012H series

intensità del campo di saturazionemagneticoautomatico

Il sistema di misurazione dei materiali magneticamente duri è una piattaforma di prova per magneti permanenti progettata per misurare i parametri di prestazione magnetica e produrre cicli di isteresi e curve di smagnetizzazione BH per un'ampia gamma di materiali a magneti permanenti. Materiali coperti:

• Materiali per magneti permanenti di terre rare (ad es. NdFeB)
• Materiali per magneti permanenti metallici (ad es. AlNiCo, FeCrCo)
• Materiali per magneti permanenti di ferrite (ad es. ferrite di bario, ferrite di stronzio)
• Altri tipi di magneti permanenti (micro magneti in polvere, nano magneti, magneti in plastica, magneti lavorabili)

Prestazioni magnetiche misurate:

• Importanza del campo di magnetizzazione di saturazione (Hmax)
• Remanenza (Br)
• Forza coercitiva (Hcb)
• Forza coercitiva intrinseca (Hcj)
• Prodotto di energia massima ((BH)max)
• Permeabilità di recupero (μrec)
• Ciclo di isteresi e curva di smagnetizzazione

Parametri del sistema di misura di materiali magneticamente duri (esempio: serie DX-2012H)

• Modello di elettromagnete
  • DX-2012H130: DXT130
  • DX-2012H150: DXT150
  • DX-2012H200: DXT200
  • DX-2012H250: DXT250
• Alimentazione di prova
  • DX-2012H130: 2kW
  • DX-2012H150: 3kW
  • DX-2012H200: 4kW
  • DX-2012H250: 8kW
• Configurazione del flussimetro
  • DX-2012H130: One DX-210B
  • DX-2012H150: Due DX-210B
• Magnetometro
  • Tutte le varianti elencate: DX-210H
• Scheda di acquisizione dati
  • PC6616
• Software di misura
  • HMTest (funzioni parziali) - alcune varianti: HMTest (tutte le funzioni)
• Computer e stampante
  • Computer Dell Dimension E-520n + stampante laser HP1020
• Campione standard
  • Un campione standard AlNiCo fornito
• Bobina fissa
  • DX-2012H130: Una bobina B
  • DX-2012H150: Una bobina J
  • DX-2012H200: Bobina J + bobina H
  • DX-2012H250: Bobina J + bobina H
• Categoria del provino
  • DX-2012H130: AlNiCo, Ferrite
  • DX-2012H150 / 200 / 250: AlNiCo, Ferrite, NdFeB (e per i modelli più grandi anche SmCo)
• Dimensioni del provino (esempi di campioni rotondi)
  • DX-2012H130: Diametro 3-100 mm; Spessore 3-50 mm
  • DX-2012H150: Magnetico permanente generico 3-60 mm (H3 ~ 50 mm); terre rare 5-20 mm (H5 ~ 15 mm)
  • DX-2012H200: Magnetico permanente generale 3-90 mm (H3 ~ 50 mm); Terre rare 5-30 mm (H5 ~ 20 mm)
  • DX-2012H250: Magnetico permanente generale 3-120 mm (H3 ~ 50 mm); Terre rare 5-50 mm (H5 ~ 30 mm)

Caratteristiche / specifiche tecniche:

• Produttore: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.)
• Serie / modello del prodotto: DX-2012H (varianti: DX-2012H130, DX-2012H150, DX-2012H200, DX-2012H250)
• Uscite di misura primarie: Br, Hcb, Hcj, (BH)max, Hmax, μrec, anello di isteresi BH, curva di smagnetizzazione
• Componenti hardware tipici: elettromagnete (serie DXT), flussimetro/i DX-210B, magnetometro DX-210H, scheda di acquisizione dati PC6616
• Software di controllo e analisi: HMTest (funzioni parziali/tutte a seconda della configurazione)
• Comprende: campione standard AlNiCo, bobine fisse (B/J/H come configurato), computer e stampante (Dell + HP) in confezione standard
