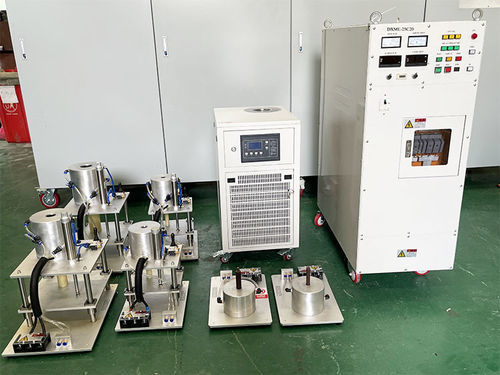

Magnetizzatore assiale DXME-25C20

per rotoria scarica di condensatoreradiale

Panoramica
Il magnetizzatore e demagnetizzatore a impulsi di Dexinmag (esempio modello DXME-25C20) è un sistema modulare a impulsi ad alta energia progettato per magnetizzare o smagnetizzare una vasta gamma di materiali e componenti magnetici permanenti impiegati in motori, dispositivi elettroacustici, applicazioni automotive e industriali. Può essere integrato in linee di produzione o utilizzato come banco standalone.

Applicazioni

• Materiali magnetici: ferrite, NdFeB, AlNiCo, SmCo, magneti in gomma.
• Motori: piccoli motori, motori DC, stepper, motori sincroni e servomotori.
• Elettroacustica: altoparlanti, microfoni, telefoni, cicalini.
• Generatori: rotori magnetici per auto/moto, generatori digitali, componenti per turbine eoliche.
• Contatori e sensori: amperometri, misuratori di flusso, tachimetri, contachilometri.
• Raffreddamento e ventole: ventole assiali, ventole radiatore per auto, ventole CPU.
• Produzione: lavorazioni meccaniche, ferramenta, stampi e componenti magnetici.
• Altro: bussole, guarnizioni per frigoriferi, cancelleria, giocattoli, dispositivi medicali non invasivi.

Direzioni e metodi di magnetizzazione

• Magnetizzazione radiale: magnetizzazione radiale interna ed esterna.
• Magnetizzazione assiale: magnetizzazione assiale su un lato e su entrambi i lati.
• Magnetizzazione a radiazione per parti specifiche.

Caratteristiche principali

• Condensatori ad impulsi ad alta tensione e architettura modulare per configurazioni flessibili.
• Carica a corrente costante con uscite a impulsi sinusoidali o indicizzati.
• Bassa impedenza interna che consente corrente di uscita ad alta efficienza per una magnetizzazione efficace.
• Alta capacità energetica (modelli fino a diverse decine di kJ) e brevi durate d’impulso (fino a ~100 µs) adatte a vari tipi di magneti.
• Precisione di ripetizione della tensione di carica tipicamente ±1 V per risultati stabili e ripetibili.
• Interfacce standard industriali per integrazione in linea; opzioni HMI/PLC secondo requisiti del cliente.

Bobine, attrezzature e misurazione del flusso

• Ogni applicazione utilizza una bobina o una fixture su misura per convertire l’energia del magnetizzatore nel profilo magnetico richiesto; è disponibile progettazione meccanica assistita CAD.
• Le fixture personalizzate riducono l’energia richiesta, aumentano le frequenze di ripetizione, forniscono raffreddamento specifico e facilitano la manipolazione ergonomica.
• Fluxmeter (es. DX-820) disponibile per misurazione del flusso magnetico e rilevamento della saturazione con display digitale, comunicazione RS232 e I/O e alta risoluzione.

Schema completo di ispezione e produzione

• La soluzione completa di ispezione online comprende: alimentazione per magnetizzazione, banco di magnetizzazione e misura in lega di alluminio (con fixture e fluxmeter integrati) e un chiller ad acqua. Il sistema magnetizza, misura il flusso, valuta la conformità del prodotto e trasmette i dati al MES tramite Ethernet. Richiede solo carico/scarico manuale dei pezzi.

Famiglie di prodotto e ambito

• Serie DXMG: gamme di alimentatori per magnetizzazione e capacità (es. DXMG 10100, DXMG 10200, DXMG 2510, DXMG 2520, DXMG 2530, DXMG 2540, DXMG 2560).
• Serie DXME / DXMM: magnetizzatori capacitivi/impulsivi per ferrite, AlNiCo, magneti in gomma, NdFeB e altri magneti permanenti a terre rare; adatti per magneti, rotori motore, altoparlanti e parti simili.

Documentazione e manuali

• Manuali utente, schede tecniche e brochure prodotto sono disponibili per modello nella pagina prodotto; la documentazione modello include procedure operative, sicurezza e indicazioni per l’integrazione.

Specifiche tecniche (esempio DXME-25C20)

• Modello: DXME-25C20
• Alimentazione: AC 220 ± 20 V, 50–60 Hz, 30 A
• Corrente di uscita max.: 30.000 A
• Intervallo tensione di carica: DC 50–2500 V
• Precisione di ripetizione della tensione di carica: ±1 V
• Tempo di carica: 5 s (tipico)
• Capacità condensatore (es.): 2000 μF (altri modelli offrono banchi selezionabili)
• Energia max. (es. DXME-25C20): 6250 J
• Ingombro esempio: 500 P × 1000 D × 1400 A (mm)
• Peso (es. DXME-25C20): 300 kg
• Lingue UI: cinese o inglese; opzioni HMI/PLC disponibili
• Raffreddamento: raffreddamento ad acqua per banchi integrati; chiller industriale separato (es. DX-1W: potenza ingresso 1,41 kW, refrigerazione 3,42 kW)
• Fluxmeter (es. DX-820): AC 220 ± 20 V, display 4 cifre, campo 0–400 mWb, risoluzione 0,1 μWb, precisione ±0,5% della lettura, RS232 & I/O
