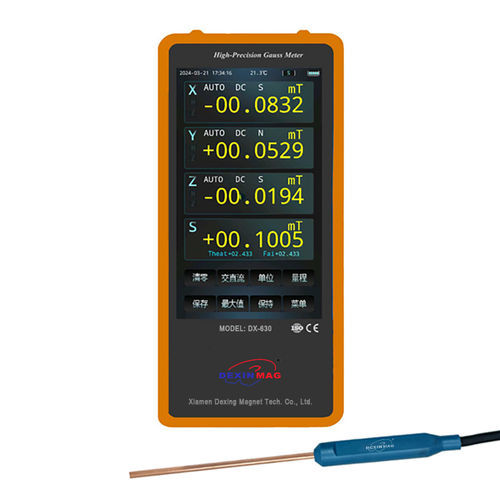

Gaussmetro digitale DX-630

a manoportatileUSB

Introduzione
Dexinmag ha sviluppato un sensore Hall ultra-compatto con ampia gamma di temperatura di esercizio, alta linearità (max 0,01 %) e alta sensibilità (area attiva 0,028 mm). Il dispositivo integra una tecnologia brevettata di correzione dell'angolo di ortogonalità per sonda 3D (deviazione di ortogonalità ≤ 0,1°). L'unità centrale incorpora circuiti analogici e digitali progettati professionalmente (ARM Cortex 32-bit MCU) e campionamento brevettato a perdita ultra-bassa (ULLASS) per acquisizione di segnali deboli. Lo strumento presenta un ampio display ad alta definizione con largo angolo di visione e interfaccia touch capacitiva. Il prodotto è conforme a ISO9001, CE e IQNET.

Caratteristiche

• Touchscreen capacitivo con retroilluminazione regolabile
• Misura del campo magnetico AC/DC
• Algoritmo di correzione di ortogonalità per sonda 3D
• Risoluzione di lettura 5 3/4 cifre
• Commutazione intelligente automatica delle gamme e selezione manuale
• Analisi FFT e visualizzazione della curva nel dominio del tempo
• Bluetooth BLE (10 Hz) per trasferimento dati wireless
• Riconoscimento intelligente della sonda (rilevamento automatico del tipo)
• Modalità alta velocità / bassa velocità
• Visualizzazione dei valori misurati e delle curve, incl. valori vettoriali/3D e coordinate sferiche
• Uscita analogica tramite BNC (±3 V)
• Visualizzazione estremi / massimo e mantenimento picco
• Progettazione a rumore ultrabasso
• Rilevamento soglia con soglie d'allarme 3D e modalità di allarme multiple (None / Within Range / Outside Range)
• Archiviazione dati (singola o continua), callback ed esportazione
• Comunicazione USB-C (TYPE-C); set di istruzioni generale (supporta LabVIEW)

Parametri tecnici (tabella riassuntiva, righe separate)
Campo totale: ±500 kGs (50 T)
Dimensioni di prova: 1D, 2D, 3D (X, Y, Z)
Metodo di misura: Auto (commutazione automatica della gamma) / Manuale
Gamma (mT): 30; 300; 3000; 30000; 50000
Risoluzione (DC): 0,0001 mT; 0,001 mT; 0,01 mT; 0,1 mT; 0,1 mT (per gamma)
Risoluzione (AC): 0,1 Gs / 10 μT
Precisione (DC / 3D & gamme): 3D - ±0,1% ±0,005% della lettura (0,01–0,05 T); 3D - ±0,05% ±0,005% (0,05–2,5 T); 3D - ±0,5% ±0,005% (2,5–5 T); 3D - ±1% ±0,005% (5–50 T); AC - ±1% ±0,5% della lettura (0–50k)
Bandwidth AC: 50 kHz
Errore ortogonalità correzione 3D: ≤ 0,1°
Coefficiente temperatura sonda: -(0,02% ±1 count)/°C
Coefficiente compensazione temperatura sonda: -(0,007% ±1 count)/°C
Conversione unità: 1 T = 1000 mT; 1 mT = 1000 μT; 1 Gs = 1 Oe; 1 mT = 10 Gs; 1 Gs = 79,8 A/m
Dimensioni (host): 187 × 82 × 28 mm
Peso: 362,8 g
Colore: Obsidian Black

Specifiche generali (selezionate)
Interfaccia analogica: BNC ±3 V
Interfaccia di comunicazione: TYPE-C (USB-C), Bluetooth BLE (10 Hz)
Alimentazione: Due batterie 18650 in parallelo
Consumo energetico: 4,2 W
Funzionamento continuo: ≈ 5 ore
Opzioni sonde adattatrici: sonde 3D, 2D, 1D (varianti ambiente / alta / bassa temperatura); lunghezza sonda e sonde array personalizzabili; sensore di temperatura interno opzionale

Interfaccia e funzioni
L'interfaccia di misura visualizza valore del campo magnetico 3D, campo vettoriale, angoli di deflessione/inclinazione, gamma, modalità AC/DC, direzione del campo, unità, ora, ID sonda e livello batteria. Pulsanti touch: azzeramento, commutazione AC/DC, cambio unità, commutazione gamma, salvataggio dati, visualizzazione max/min, blocco schermo e menu. Impostazioni menu: soglie, info versione, visualizzazione curve, impostazioni comunicazione, impostazioni dispositivo, calibrazione e salva/visualizza. Funzioni curve: tracciamento temporale, rilevamento picchi e visualizzazione spettro FFT. Impostazioni dispositivo: ora, modalità/ luminosità retroilluminazione, buzzer on/off, lingua e metodi di filtraggio selezionabili (media, scorrevole, nessuno). Il software host supporta registrazione/tracciamento, calibrazione automatica sonde/memoria automatica host, zero/gamma automatici, allarme soglia e unità di visualizzazione selezionabili (es. milligauss, nanotesla).

Sonde adattate e opzioni
Famiglia di sonde Hall 3D convenzionali (esempi e parametri tipici disponibili nella scheda prodotto). Serie sonde: 3ADX801F / 3ADX802F / 3ADX803F / 3ADX804F / 3ADX805F e varianti quadrate 3ADX806F / 3ADX807F con diversi diametri di area attiva, gamma di frequenza (DC–1 kHz), gamma completa fino a 300 kG, classi di precisione, alloggiamento (ottone tondo o quadrato) e intervalli di temperatura di esercizio -10°C a +75°C.

Caratteristiche tecniche

• Modello / Denominazione: DX-630 (host)
• Gamma magnetica totale: ±500 kGs (50 T)
• Modalità di misura: 1D / 2D / 3D (X, Y, Z); AC/DC
• Passi di gamma (mT): 30, 300, 3000, 30000, 50000
• Risoluzioni DC per gamma: 0,0001 mT / 0,001 mT / 0,01 mT / 0,1 mT / 0,1 mT
• Risoluzione AC: 0,1 Gs / 10 μT
• Errore correzione ortogonalità 3D: ≤ 0,1°
• Coefficiente temp. sonda: -(0,02% ±1 count)/°C; compensazione: -(0,007% ±1 count)/°C
• Banda passante AC: 50 kHz
• Uscita analogica: BNC (±3 V)
• Comunicazione: USB-C (TYPE-C) e Bluetooth BLE (10 Hz)
• Alimentazione: due batterie 18650 (parallelo), consumo ≈ 4,2 W, ≈ 5 h continuo
• Fisico: 187×82×28 mm; 362,8 g; Obsidian Black
• Certificazioni: ISO9001, CE, IQNET
