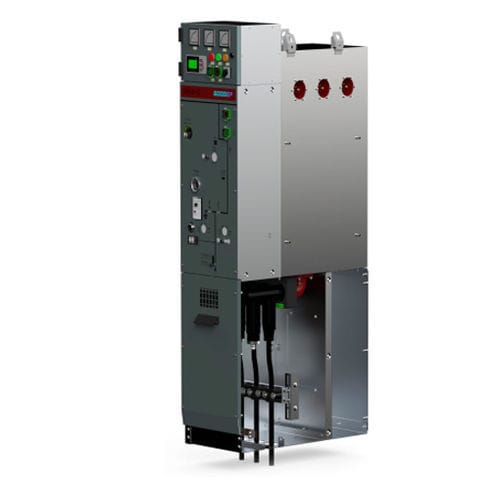

Pannello di distribuzione RMU con isolamento ad aria secca GDSGR-12

di distribuzione secondariadi distribuzione primariaAC

I - .Amperometro 2. - Dispositivo di protezione integrato Mlcro-computer 3. - Indicatore di energia-storogo dell'interruttore principale Per conoscere lo stato di energia del meccanismo di funzionamento dell'interruttore principale osservando l'indicatore. 4. - Foro di funzionamento dell'energia-storago Accumula energia per il meccanismo di funzionamento dell'interruttore principale utilizzando la maniglia di comando per ruotare l'albero del meccanismo di accumulo dell'energia 5. - Dispositivo di blocco per il funzionamento dell'accumulatore di energia Holo La piastra del lucchetto che si trova in Inkago con il dispositivo del lucchetto scherma il foro, in modo che la maniglia di funzionamento possa essere inserita nell'Holo solo quando il dispositivo del lucchetto viene azionato. Il dispositivo deve essere lucchettato per evitare che personale non autorizzato operi in modo errato. Visualizzazione del valore della pressione interna dell'aria rispetto all'esterno della cassa d'aria. 7 .Indicatore del contatore Indica la frequenza cumulativa di apertura/chiusura del meccanismo di funzionamento dell'interruttore principale. 8.finestra di oscillazione Attraverso questa finestra di osservazione è possibile osservare la posizione di chiusura/apertura dell'interruttore di messa a terra e del sezionatore. 9. - Blocco elettromagnetico di terra L'interruttore di messa a terra può essere azionato solo se non è carico. 10. - Funzionamento dell'interruttore di messa a terra Holo Per azionare il comando di apertura/chiusura dell'interruttore di messa a terra, utilizzare la manopola di comando per ruotare l'albero di comando dell'interruttore di messa a terra. II - .Pulsante di illuminazione isolata La lampada della finestra di osservazione è controllata dal pulsante di illuminazione. 12-Indicatore di carica capacitiva L'indicatore di carica mostra se la boccola è carica e le tre prese sotto l'indicatore possono essere utilizzate nella fase di controllo secondario. L'indicatore di carica è dotato di un pulsante di commutazione che ne prolunga efficacemente la durata. 13. - Porta della camera Cablo 14. - Interruttore di conversione Remoto/Locale 15. - Senza SF6
