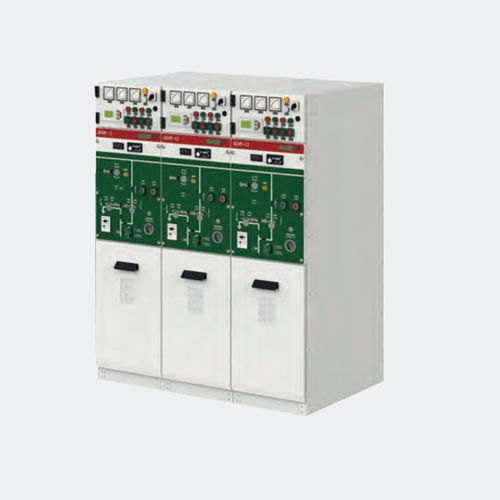

Pannello di distribuzione RMU schermato con isolamento solido GSVR-12 series

di distribuzione secondariadi distribuzione primariaAC

1. - Scatola di controllo secondaria 2. - Dispositivo di protezione integrato nel computer 3. - Indicatore di potenziale L'indicatore di potenziale mostra se la boccola è in vita o meno e tre prese sotto l'indicatore luminoso possono essere utilizzate nella fase di controllo secondario. L'indicatore di potenziale può aggiungere un pulsante per prolungare la vita utile. 4. - Foro di carica della molla Ruotare l'albero del meccanismo di carica con una maniglia di comando per caricare il meccanismo di funzionamento dell'interruttore principale 5. - Lucchetto di carica a molla Il foro di carica della molla può essere coperto dalla piastra del lucchetto collegata al dispositivo di chiusura e l'inserimento di una maniglia di comando è possibile solo ruotando il dispositivo del lucchetto. L'aggiunta di un lucchetto può impedire l'uso improprio da parte di persone non autorizzate. 6. - Contatore Il contatore indica la frequenza di apertura e chiusura del meccanismo di funzionamento dell'interruttore principale. 7. - Lucchetto per sezionatore/interruttore di terra Il foro di manovra dell'interruttore di messa a terra/sezionatore può essere coperto dalla piastra del lucchetto collegata al dispositivo di chiusura e l'inserimento di una maniglia di manovra è possibile solo ruotando il dispositivo del lucchetto. L'aggiunta di un lucchetto può impedire l'uso improprio da parte di persone non autorizzate. 8. Foro di manovra dell'interruttore di messa a terra Per aprire e chiudere l'interruttore di messa a terra, ruotare l'albero di comando dell'interruttore di messa a terra con una maniglia di comando. 9. - Blocco elettromagnetico dell'interruttore di messa a terra Il funzionamento dell'interruttore di messa a terra è possibile solo quando l'interruttore è scarico. 10. Blocco del vano cavi Far scorrere la maniglia verso l'alto e verso il basso per aprire o chiudere lo sportello del vano cavi. 11. Vano cavi Il vano cavi, dotato di boccole di collegamento conformi alla norma DIN 47636, si collega ai cavi in entrata o in uscita tramite tutti i cavi isolati e completamente schermati
