Puleggia girevole IN10 series

follein materia plasticaaltri materiali

Descrizione del prodotto

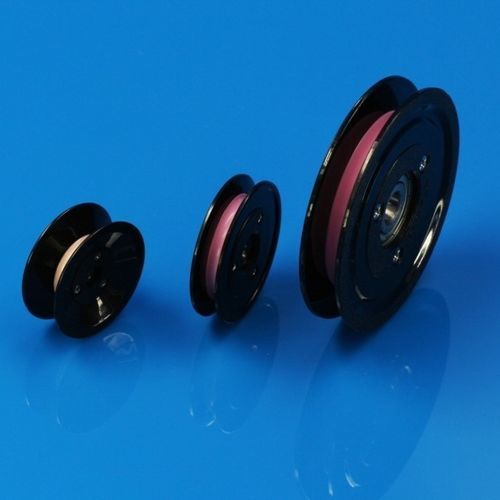

Innovacera produce una gamma di pulegge guida filo in ceramica per avvolgitori, trafilatrici, macchine per cavi, macchinari tessili e linee di estrusione. Sono disponibili modelli standard a magazzino e su richiesta si possono realizzare dimensioni personalizzate. Le unità combinano flange in plastica con inserti ceramici lucidati in allumina 99% o ossido di alluminio rosa 95% per una superficie guida a bassa frizione e resistente all'usura.

Vantaggi

• Eccellente isolamento elettrico e resistenza alle alte temperature
• Ottima resistenza all'usura e finitura liscia per proteggere i rivestimenti dei fili
• Durabilità in ambienti di processo gravosi
• Vita utile prolungata che riduce gli interventi di manutenzione
• Elevata rigidità per rotazione stabile e guida precisa

Specifiche prodotto
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

Caratteristiche tecniche

• Costruzione: flange plastiche assemblate con inserti ceramici
• Materiali ceramici: allumina 99% lucidata oppure ossido di alluminio rosa 95%
• Applicazioni principali: avvolgitori, trafilatura, lavorazione cavi, macchine tessili, tubing ed estrusione
• Principio di funzionamento: la puleggia ruota quando il filo passa sull'anello, convertendo l'attrito scorrevole in contatto statico per proteggere il conduttore
• Proprietà chiave: isolamento elettrico, resistenza alle alte temperature, resistenza all'usura, finitura liscia, resistenza ambientale, elevata rigidità e lunga durata
• Modelli e dimensioni disponibili: vedere Specifiche prodotto sopra (serie IN10xx-Bxx)
