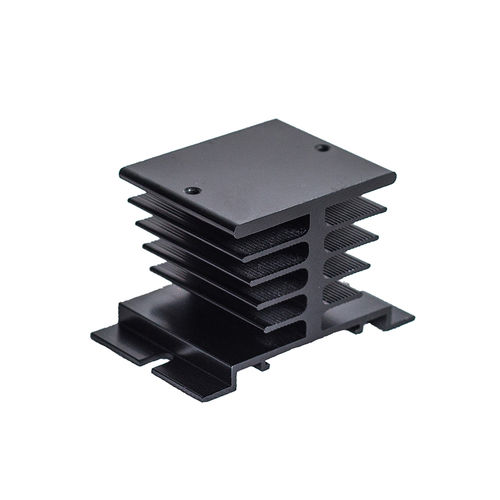

Dissipatore per l'elettronica HF92B series

Nella formula precedente TJ indica la temperatura di giunzione delle parti di potenza del semiconduttore (°C), TA la temperatura ambiente (#C), P il consumo generale di energia (W) e RJA la resistenza termica (°C/W) dalla giunzione all'ambiente giunzione all'ambiente. La resistenza termica dei relè SSR semplificati è composta da due parti come segue: RJA=RJC+RCA. Nella formula, RJC indica la resistenza termica dalla giunzione all'involucro e RCA la resistenza termica dall'involucro all'ambiente Ad esempio, calcolando la dissipazione di calore del KS15/D-24Z25, la RJC di questo relè è di circa 1,2°C/W, mentre la RCA è di circa 8,5°C/W. La temperatura di giunzione massima consentita è di 12°C e il consumo di energia è P=U x I. Quando la corrente è di 10A o inferiore a 10A, la caduta di tensione del TRIAC è di circa 1,1V. La formula del prodotto senza dissipatore è la seguente: 125- TA=1,1 XIX (1,2+8,5) Secondo la formula di cui sopra, la corrente massima è di 9,3A a 25°C di temperatura ambiente e di 6A a 60°C di temperatura ambiente quando il prodotto non aggiunge un dissipatore di calore. Se si aggiunge il dissipatore di calore HF92B-120 a questo relè, la resistenza termica di riferimento è di circa 1,1°C/W. Trascurando la resistenza termica dalla base in metallo del relè statico al dissipatore di calore, la caduta di tensione è di circa 1,25 V a pieno carico. La formula sarà 125-TA=1,5 X I X (1,2+1,1). La temperatura ambiente massima sarà di 40°C quando la corrente di esercizio è di 25A e la corrente massima sarà di 18A quando la temperatura ambiente è di 60°C. A causa dei diversi tipi di dissipatore, la resistenza termica corrispondente cambia. Pertanto, i valori di corrente sono diversi a seconda della temperatura ambiente. - F
