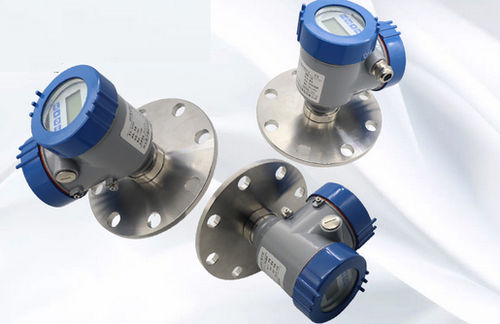

Trasmettitore di livello radar 36704003

per liquidi2 caviHART

L'indicatore di livello del radar di KLD802 80G adotta la tecnologia a modulazione di frequenza dell'onda continua (FMCW). L'antenna emette un segnale di radar ad alta frequenza di FM e la frequenza del segnale di radar aumenta linearmente. Il segnale di radar trasmesso è ricevuto dalla stessa antenna dopo la riflessione mediante il medium misurato. Allo stesso tempo, la differenza di frequenza fra la frequenza trasmessa del segnale e la frequenza ricevuta del segnale è proporzionale alla distanza misurata. Il segnale di differenza raccolto di frequenza è sottoposto alla trasformata di fourier veloce (FFT) ottenere lo spettro dell'eco riflesso e la distanza all'obiettivo da misurare è calcolata in base a questa. L'impulso stretto di microonda dei transmites dell'antenna di radar che sarà riflesso indietro quando raggiunge la superficie del medium provato ancora ed allora ricevuto dal sistema di antenne. I segnali saranno trasmessi al circuito elettrico e poi saranno convertiti in segnali livellati. Poichè la velocità della trasmissione della microonda è così veloce, il tempo usato per la trasmissione per microonde alla superficie del medium ha provato e poi ha riflesso indietro è quasi 0.
