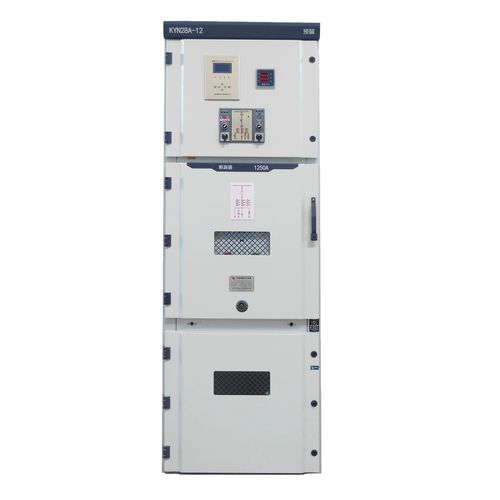

Quadro di distribuzione con involucri di metallo KYN28A-12

di distribuzione primariadi frequenzaAC

Quadro elettrico blindato mobile chiuso Il quadro blindato interno di tipo KYN28A-12 è adatto a sistemi trifase in corrente alternata con tensione nominale di 12kV e frequenza nominale di 50Hz. È utilizzato per ricevere e distribuire energia elettrica e per controllare, proteggere e monitorare i circuiti. - Il quadro è progettato secondo la norma GB3906-91 per i quadri blindati. È composto principalmente da un armadio e da parti estraibili montate in posizione centrale (ad esempio, carrelli). L'armadio è suddiviso in quattro compartimenti separati, con un livello di protezione dell'involucro esterno pari a IP4X. Il livello di protezione tra gli scomparti e quando la porta della camera dell'interruttore automatico è aperta è IP2X. - L'armadio è dotato di ingressi e uscite dall'alto, ingressi e uscite per cavi e altri schemi funzionali. Dopo essere stato organizzato e combinato, forma un dispositivo completo di sistema di distribuzione dell'energia. - L'installazione, il debug e la manutenzione di questo quadro possono essere eseguiti dalla parte anteriore. Per questo motivo, può essere installato in fila indiana, in doppia fila e contro la parete, migliorando la sicurezza e la flessibilità del quadro e riducendone l'ingombro. - Temperatura dell'aria ambiente: Temperatura massima +40℃, temperatura minima -15℃ - Umidità relativa: Umidità relativa media giornaliera: ≤95%; pressione media giornaliera del vapore acqueo non superiore a 2,2KPa; umidità relativa media mensile: <90%; la pressione media mensile del vapore acqueo non supera i 1,8KPa - Altitudine: Sotto i 1000m - Intensità sismica: Non superiore a 8 gradi - L'aria circostante non deve essere significativamente inquinata da gas corrosivi o infiammabili, vapore acqueo, ecc.
