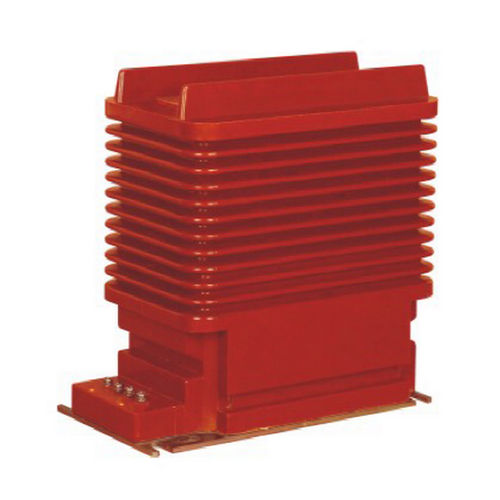

Trasformatore di corrente LZZBJ9-24

di isolamentodi misurain resina

Trasformatore di corrente per interni LZZBJ9-24 LZZBJ9-24 è un trasformatore di corrente da interno a pilastro, con isolamento in resina epossidica e struttura completamente chiusa. Adotta una bobina con nucleo in ferro a forma di anello e la bobina secondaria è formata da una colata di resina. Il nucleo in ferro, l'avvolgimento primario e l'avvolgimento secondario sono fusi in un unico insieme mediante resina epossidica. Il terminale di uscita secondario è dotato di una morsettiera di uscita. La morsettiera può far uscire il cablaggio secondario in tre direzioni e il coperchio di protezione ha la funzione di impedire il furto di elettricità. È adatto al sistema di alimentazione con una tensione nominale di 24kV e inferiore e viene utilizzato principalmente per la misurazione della corrente e dell'energia elettrica e per la protezione dei relè. Livello di isolamento nominale: 24/65/125 kV Frequenza nominale: 50Hz/60Hz Corrente secondaria nominale: 5A / 1A Temperatura ambiente: -35℃~ +40℃ Installazione: Interno Osservazione: L'avvolgimento secondario può essere tagliato per ottenere rapporti diversi.
