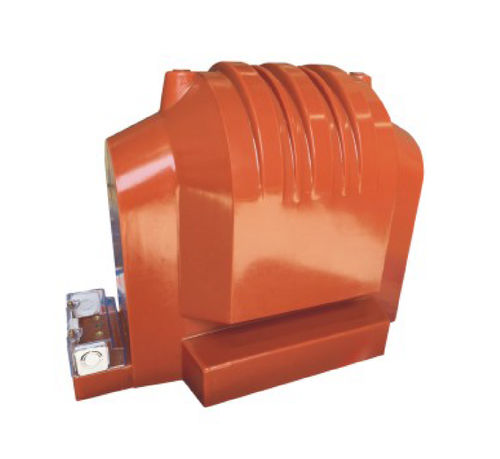

Trasformatore di misura JDZ9-10G

in resinaper servizio internoper applicazioni industriali

JDZ9-10G trasformatore di tensione per interni trasformatore di potenziale Il trasformatore di tensione per interni JDZ9-10G adotta un isolamento di fusione completamente chiuso in resina epossidica e ha una struttura monofase a doppia bobina completamente chiusa. Il nucleo di ferro è avvolto in un anello da lamiere di acciaio al silicio laminate a freddo di alta qualità e gli avvolgimenti primari e secondari sono entrambi avvolti sul nucleo di ferro. L'uscita secondaria è dotata di un coperchio di protezione del cablaggio e di una scanalatura di uscita sul coperchio. È adatto a vari dispositivi di commutazione ad alta tensione. Viene utilizzato principalmente nei sistemi di alimentazione con una tensione nominale di 10kV e inferiore. Può essere utilizzato per la misurazione della tensione e della potenza e come fonte di alimentazione per la protezione dei relè. Trasforma l'alta tensione del sistema primario nella bassa tensione del sistema secondario, standardizza e miniaturizza gli strumenti di misura e di misurazione e i relè e garantisce la sicurezza delle apparecchiature secondarie e del personale. Livello di isolamento nominale: 7,2/32/60kV, 12/42/75kV Frequenza nominale: 50Hz/60Hz Fase: Singola Installazione: Interno Rapporto di tensione: 10000√3/100√3/100/3V o personalizzato. Carico: 5~30VA
