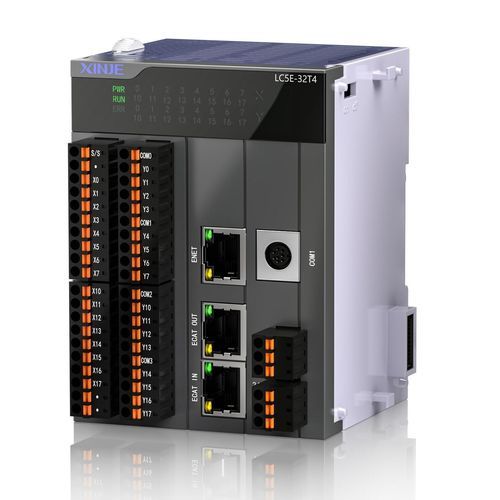

PLC EtherCAT LC5E-32T4

compattoa 16 I16 O

Panoramica
Compatibile con tutte le funzioni XL5E, la serie LC5E opera come slave EtherCAT per interagire con la stazione master. Supporta comunicazione Ethernet, bus EtherCAT, moduli di espansione lato destro e un modulo ED lato sinistro. Comunicazione ad alta velocità e configurazione/espansione flessibile supportano diversi scenari applicativi e migliorano l'efficienza del sistema.

Sincronizzazione continua — flessibile e affidabile
La comunicazione sincronizzata basata su EtherCAT e l'espansione modulare consentono un controllo coordinato tra dispositivi distribuiti, migliorando la precisione temporale e la determinismo del sistema.

Trasmissione dati ad alta velocità e stabile
Lo scambio dati tra master e slave avviene tramite il bus EtherCAT, con dimensione massima PDO input/output di 1280 byte. Ciò accelera la risposta del sistema e aumenta la precisione di controllo per integrazione, acquisizione e elaborazione dati.

Interazione e configurazione dati semplificate
La configurazione tramite interfaccia permette un'interazione rapida dei dati master/slave senza programmazione di istruzioni complessa. L'interfaccia di mapping I/O del master legge gli indirizzi configurati dallo slave e mostra in modo intuitivo la relazione di mapping tra indirizzi master e slave.

Controllo distribuito per ridurre il carico del master
Lo PLC slave può raccogliere dati del sistema distribuito (temperatura, pressione, portata, ecc.) e trasmetterli al PLC master o al sistema superiore per elaborazione, distribuendo i compiti di controllo e riducendo il carico CPU del master.

Connettività completa — flessibile e compatibile
Porta Ethernet RJ45 standard per comunicazioni ad alta velocità. Supporta più protocolli: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Comunicazione seriale: 1 × RS232 e 1 × RS485. Topologie flessibili: cablaggio lineare e a stella.

Capacità di espansione locale
LC5E-32T4 supporta l'espansione fino a 16 moduli di espansione a destra e 1 modulo ED a sinistra, coprendo tipi come I/O, analogico, temperatura, pesatura, ecc., per soddisfare esigenze di controllo multidimensionali.

Funzioni di base consolidate

• Conteggio ad alta velocità 4 canali @ 50 kHz / 80 kHz
• Posizionamento ad alta velocità 4 assi @ 100 kHz sincrono
• Supporto massimo I/O: 542 punti
• Memoria programma: 1 MB
• Supporta download online
• Linguaggi di programmazione: LD e C
• Velocità di elaborazione istruzioni di base: 0,01–0,03 μs
• Debug efficiente e maggiore stabilità del sistema
• Terminali a innesto per cablaggio e manutenzione rapidi
• Profilo snello adatto all'installazione in spazi ristretti

Specifiche tecniche

• Serie: LC5E series EtherCAT slave controller
• Supporto EtherCAT con dimensione PDO max: 1280 byte
• Ethernet: RJ45 standard
• Supporto protocolli: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Porte seriali: 1 × RS232, 1 × RS485
• Espansione locale: fino a 16 moduli di espansione a destra + 1 modulo ED a sinistra (I/O, analogico, temperatura, pesatura, ecc.)
• Punti I/O max: 542
• Memoria programma: 1 MB
• Conteggio ad alta velocità: 4 canali @ 50 kHz / 80 kHz
• Posizionamento ad alta velocità: 4 assi @ 100 kHz sincrono
• Velocità di elaborazione istruzioni: 0,01–0,03 μs
• Linguaggi di programmazione: LD e C
