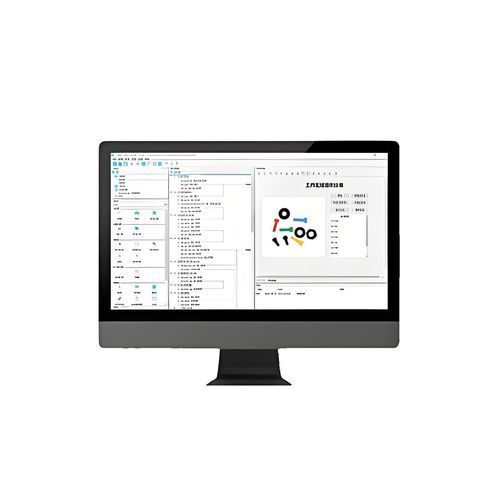

Software di calcolo VISION STUDIO

di visualizzazionedi programmazionedi elaborazione di immagini

Panoramica
XINJE VISION STUDIO è una piattaforma di sviluppo per applicazioni di visione industriale progettata per l'integrazione in ambienti automatizzati. Unisce programmazione visuale drag‑and‑drop a estensioni scriptabili per ridurre lo sforzo di sviluppo e accelerare il rilascio sulle linee di produzione.

Riepilogo

• Programmazione visuale drag‑and‑drop per costruire la logica applicativa senza competenze di programmazione approfondite.
• Algoritmo di calibrazione sub‑pixel per una calibrazione mano‑occhio rapida e precisa tra sistemi di visione e bracci robotici.
• Programmazione mista: interfaccia PLC integrata e HMI visuale che consentono il controllo di macchine e attività di visione da un unico schermo.
• Supporto JavaScript per implementare logiche personalizzate ed estendere le funzionalità oltre i blocchi visuali.
• Set di strumenti completo: acquisizione immagini, pre‑elaborazione, localizzazione, posizionamento, calibrazione e analisi regionale.
• Funzioni formula per una rapida configurazione dei parametri e per supportare test multi‑prodotto con un unico programma.
• Visualizzazione in tempo reale di allarmi e log per eccezioni di esecuzione e di ingegneria con feedback di stato chiaro.

Dettagli funzionali e strumenti

• Programmazione visuale: assemblaggio della logica tramite elementi drag‑and‑drop per ridurre i tempi di onboarding di operatori e ingegneri.
• Calibrazione: algoritmi basati su sub‑pixel per convertire le coordinate mano‑occhio e semplificare l'integrazione con la robotica.
• Interfaccia mista PLC & visuale: schermo unificato per gestire controlli macchina e flussi di visione.
• Supporto JavaScript: permette script avanzati per elaborazioni complesse, logica decisionale e integrazioni personalizzate.
• Strumenti di localizzazione: rilevamento di punti, linee, cerchi, forme geometriche e irregolari con precisione configurabile.
• Pre‑elaborazione immagini: separazione canali, filtraggio gaussiano, thresholding, conversione dello spazio colore per preparare le immagini.
• Analisi regionale: analisi di componenti connessi, creazione di regioni, operazioni morfologiche e relazioni topologiche tra regioni.
• Variabili: variabili globali e locali con diversi tipi di dati per migliorare leggibilità e manutenibilità.
• Funzioni formula: impostazione e calcolo rapido dei parametri per ridurre i tempi di debug e gestire varianti di prodotto.
• Gestione errori: visualizzazione eventi in tempo reale, stati di allarme e feedback tramite log per eccezioni ed eventi di esecuzione.

Capacità correlate

• Progettazione integrata per semplificare configurazione e gestione del sistema di visione all'interno delle linee automatizzate.
• Acquisizione e elaborazione immagini efficienti per supportare maggior throughput e risultati di ispezione coerenti.

Caratteristiche tecniche

• Programmazione: programmazione visuale drag‑and‑drop + supporto scripting JavaScript.
• Algoritmo di calibrazione: basato su sub‑pixel, elevata integrazione per calibrazione mano‑occhio rapida.
• Interfacce: integrazione interfaccia PLC con HMI visuale per controllo combinato.
• Strumenti di elaborazione immagini: acquisizione camera, separazione canali, filtraggio gaussiano, thresholding, conversione dello spazio colore.
• Strumenti di analisi: localizzazione (punti/linee/cerchi/forme), analisi regionale, elaborazione morfologica, relazioni topologiche.
• Variabili & formule: supporto per variabili globali/locali e funzioni formula per impostazione parametri e debug.
• Gestione errori: allarmi in tempo reale e feedback tramite log per eccezioni ed eventi di esecuzione.
