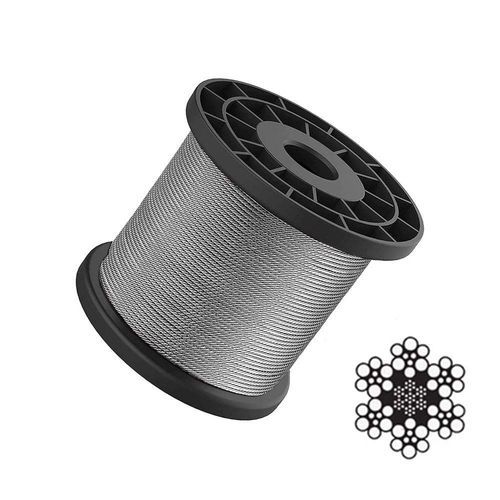

Cavo metallico per gru IWR

per minierein acciaioflessibile

Panoramica del prodotto
La fune d'acciaio 6×9W+IWR presenta una costruzione Warrington (W) a contatto lineare con 6 trefoli, 9 fili per trefolo e anima costituita da una fune d'acciaio (IWR). Progettata per applicazioni di sollevamento e carico che richiedono elevata resistenza a rottura e buona resistenza all'usura.

Caratteristiche prestazionali

• Resistenza: L'anima in fune d'acciaio (IWR) aumenta la resistenza complessiva e la capacità anti-estrusione pur mantenendo i vantaggi della costruzione Warrington.
• Flessibilità: La flessibilità è moderatamente ridotta rispetto alle costruzioni senza IWR, comunque la fune rimane idonea ad applicazioni industriali di sollevamento e carichi pesanti.
• Resistenza all'usura: Il profilo a contatto lineare combinato con l'anima IWR migliora la resistenza all'usura superficiale in ambienti ad alta abrasione.

Caratteristiche d'impiego
Usata comunemente come fune principale di sollevamento per gru pesanti, argani per pozzi minerari, funi di sollevamento per ascensori ad alta velocità e altri sistemi critici di sollevamento dove resistenza, tenuta a fatica e comportamento all'usura sono essenziali.

Messaggio commerciale
Quando l'applicazione non ammette compromessi su resistenza a trazione, resistenza all'usura o vita a fatica, la costruzione 6×9W+IWR rappresenta una soluzione bilanciata; sono disponibili configurazioni su misura e condizioni commerciali competitive in base alle esigenze del progetto.

Parametri (tabella estratta dalla scheda prodotto)
DIAMETRO NOMINALE | PESO APPROSS. (kg/100m) | RESISTENZA A TRAZIONE NOMINALE DELLA FUNE (MPa): 1570 1670 1770 1870 1960
CARICO MINIMO DI ROTTURA
Sequenza delle colonne (come nella tabella di origine): D | KG/100M (col1) | KG/100M (col2) | KG/100M (col3) | poi una sequenza di valori (kN) corrispondenti ai carichi minimi di rottura per le colonne di resistenza a trazione indicate nell'intestazione, presentati nell'ordine originale della tabella.
2 | 1.4 | 1.38 | 1.55 | 2.08 | 2.25 | 2.22 | 2.4 | 2.35 | 2.54 | 2.48 | 2.69 | 2.6 | 2.81
3 | 3.16 | 3.1 | 3.48 | 4.69 | 5.07 | 4.99 | 5.4 | 5.29 | 5.72 | 5.59 | 6.04 | 5.86 | 6.33
4 | 5.62 | 5.5 | 6.19 | 8.34 | 9.02 | 8.87 | 9.59 | 9.4 | 10.2 | 9.93 | 10.7 | 10.4 | 11.3
5 | 8.78 | 8.6 | 9.68 | 13 | 14.1 | 13.9 | 15 | 14.7 | 15.9 | 15.5 | 16.8 | 16.3 | 17.6
6 | 12.6 | 12.4 | 13.9 | 18.8 | 20.3 | 20 | 21.6 | 21.2 | 22.9 | 22.4 | 24.2 | 23.4 | 25.3
7 | 17.2 | 16.9 | 19 | 25.5 | 27.6 | 27.2 | 29.4 | 28.8 | 31.1 | 30.4 | 32.9 | 31.9 | 34.5
8 | 22.5 | 22 | 24.8 | 33.4 | 36.1 | 35.5 | 38.4 | 37.6 | 40.7 | 39.7 | 43 | 41.7 | 45
9 | 28.4 | 27.9 | 31.3 | 42.2 | 45.7 | 44.9 | 48.6 | 47.6 | 51.5 | 50.3 | 54.4 | 52.7 | 57
10 | 35.1 | 34.4 | 38.7 | 52.1 | 56.4 | 55.4 | 60 | 58.8 | 63.5 | 62.1 | 67.1 | 65.1 | 70.4
11 | 42.5 | 41.6 | 46.8 | 63.1 | 68.2 | 67.1 | 72.5 | 71.1 | 76.9 | 75.1 | 81.2 | 78.7 | 85.1
12 | 50.5 | 49.5 | 55.7 | 75.1 | 81.2 | 79.8 | 86.3 | 84.6 | 91.5 | 89.4 | 96.7 | 93.7 | 101
13 | 59.3 | 58.1 | 65.4 | 88.1 | 95.3 | 93.7 | 101 | 99.3 | 107 | 105 | 113 | 110 | 119
14 | 68.8 | 67.4 | 75.9 | 102 | 110 | 109 | 118 | 115 | 125 | 122 | 132 | 128 | 138
16 | 89.9 | 88.1 | 99.1 | 133 | 144 | 142 | 153 | 150 | 163 | 159 | 172 | 167 | 180
17 | 101 | 99.4 | 112 | 151 | 163 | 160 | 173 | 170 | 184 | 179 | 194 | 188 | 203
18 | 114 | 112 | 125 | 169 | 183 | 180 | 194 | 190 | 206 | 201 | 218 | 21 |

Specifiche tecniche

• Struttura: 6×9W (Warrington a contatto lineare) con anima in fune d'acciaio (IWR).
• Tipo di anima: anima in fune d'acciaio (IWR).
• Fili per trefolo: 9 fili per trefolo; 6 trefoli in totale.
• Prestazioni: aumento della resistenza a trazione e della capacità anti-estrusione, maggiore resistenza all'usura; flessibilità moderatamente ridotta rispetto alle costruzioni senza IWR.
• Applicazioni tipiche: funi principali di sollevamento per gru pesanti, argani per miniere, funi per ascensori ad alta velocità e altri sistemi critici di sollevamento.
• Gradi di resistenza disponibili: 1570 MPa, 1670 MPa, 1770 MPa, 1870 MPa, 1960 MPa.
• Diametri nominali: valori forniti da 2 mm fino a 18 mm con i dati di carico di rottura corrispondenti.
• Massa e carico minimo di rottura: valori dettagliati di massa (kg/100m) e carico minimo di rottura (kN) elencati nella tabella dei parametri sopra.
