Sistema termografico con camera ad infrarossi

Panoramica del prodotto

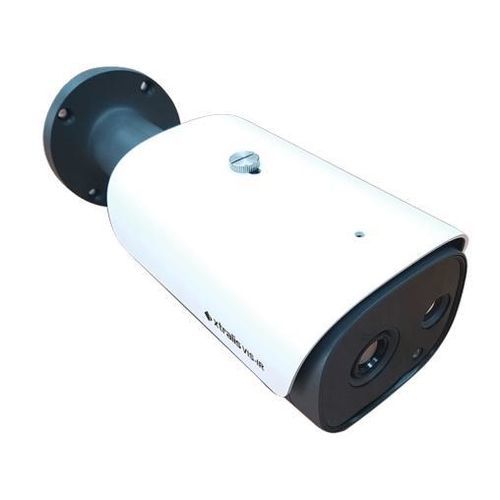

Il rivelatore termografico Xtralis VIS-IR Failsafe (FTD) è un dispositivo edge bi-spettrale (infrarosso e visivo) progettato per la rilevazione precoce di calore e incendi in ambienti industriali gravosi dove i normali rivelatori di fumo risultano inefficaci. Il FTD controlla continuamente condizioni di guasto segnalandole tramite un relè failsafe integrato. Si integra con i pannelli di controllo antincendio (FACP) standard e supporta la commutazione automatica tra modalità IR e visiva per ottimizzare la rilevazione.

Numeri di modello
FTD-2216-S, FTD-4231-S, FTD-8865-S

Caratteristiche

• Immagini bi-spettrali: flussi IR e visivi
• Uscite relè on-board: pre-allarme, allarme e guasto failsafe
• Risoluzione sensore: 384 x 288 pixel
• Area di rilevamento selezionabile: 1x1, 3x3 o 5x5
• Intervallo di temperatura di rilevamento: -5°C a 450°C
• Pre-allarmi e allarmi: temperatura fissa e Rate-of-Rise
• Tre opzioni di lenti / campo visivo
• Un ingresso (Reset)
• LED frontale tricolore per la segnalazione; uscita LED remota
• Connessioni e terminali rimovibili per un'installazione semplice
• Protezione ingressi: IP66
• Alimentazione: 24 VDC
• Algoritmo di discriminazione dei veicoli per ridurre i falsi allarmi
• Fusione dei feed IR e visuali per una maggiore precisione
• Rilevamento guasto copertura fotocamera e diagnostica

Applicazioni

• Impianti di gestione rifiuti e riciclaggio
• Stabilimenti di trasformazione alimentare e bevande
• Siti industriali di produzione e stoccaggio
• Gallerie di trasporto e infrastrutture

Certificazioni

• CNPP

Servizio e supporto
È disponibile VIS-IR Software Management (ViSM) Setup V0.10.0.0. Sono forniti software, manuali di installazione, specifiche ingegneristiche e note applicative per supportare integrazione, configurazione e manutenzione.

Risorse (titoli dei documenti)

• Bollettino prodotto Rilevatore termografico Xtralis VIS-IR
• Scheda tecnica Rilevatore termografico Xtralis VIS-IR
• Guida prodotto Rilevatore termografico Xtralis VIS-IR
• Foglio di installazione Rilevatore termografico Xtralis VIS-IR
• Specifiche ingegneristiche Rilevatore termografico Xtralis VIS-IR
• Nota applicativa Black Body per Rilevatore termografico Xtralis VIS-IR
• Nota applicativa Algoritmo di discriminazione veicoli Xtralis VIS-IR
• Brochure prodotto Rilevatore termografico Xtralis VIS-IR
• Calcolatore teorico rapporto dimensione spot Xtralis VIS-IR
• Guida utente Calcolatore teorico dimensione spot Xtralis VIS-IR
• ViSM Setup (pacchetto software)
• Dichiarazione di conformità Rilevatore termografico Xtralis VIS-IR
• Certificato CNPP per Rilevatore termografico Xtralis VIS-IR

Specifiche tecniche

• Imaging: bi-spettrale (Infrarosso e Visivo)
• Risoluzione sensore: 384 x 288 pixel
• Opzioni area di rilevamento: 1x1, 3x3, 5x5
• Intervallo temperatura: -5°C a 450°C
• Logica di allarme: temperatura fissa e Rate-of-Rise
• Uscite: relè pre-allarme, allarme e guasto failsafe
• Lenti: 3 opzioni lente / FOV
• Ingresso: 1 (Reset)
• Indicatori: LED frontale tricolore; uscita LED remota
• Connettività: connessioni e terminali rimovibili per installazione semplice
• Alimentazione: 24 VDC
• Protezione ingresso: IP66
• Algoritmi: discriminazione veicoli; fusione feed IR + visivo
• Diagnostica: rilevamento guasto copertura fotocamera
