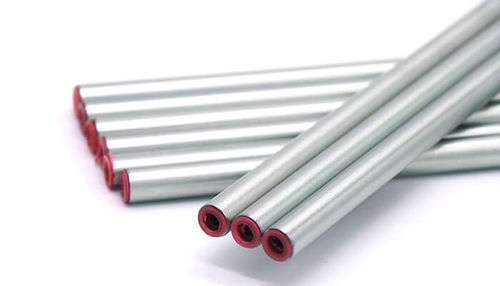

Tubo rigido idraulico EN 10305

in acciaio al carbonioin acciaio galvanizzatoin acciaio

Descrizione del prodotto Nome del prodotto: EN 10305 zincato idraulico tubo d'acciaio senza saldatura Standard: EN10305-4 (DIN2445/2), EN10305-1 (DIN2391), ASTM A179 Grado di acciaio: E235 (ST35 ST37.4), E355 (ST52 ST52.4) Dimensioni: OD: 4-120 mm Spessore della parete (WT): 0.5-10 mm Lunghezza: 6 m fissi o secondo il vostro requisito Finitura: Zincato - rivestimento di zinco da 8 a 12μm (processo di elettrozincatura descritto per formare uno strato zincato uniforme e denso; trattamento superficiale descritto come >12μm nei dettagli del processo) Condizioni di consegna: +N (NBK) normalizzato in atmosfera controllata Tempi di consegna: 15-45 giorni, in base alla quantità e allo stato del magazzino Forma: rotonda Processo:

• Perforazione
• Picchiettatura
• Fosfatazione
• Trafilatura a freddo
• Ripresa a freddo
• Ricottura
• Ricottura anaerobica (NBK)

Protezione: Olio antiruggine sulle superfici interne ed esterne; coperture in plastica su entrambe le estremità. Vantaggi del prodotto

• Antiruggine - Nessuna corrosione dopo 120 ore di test in nebbia salina
• Zincato - Tubo brillante zincato a freddo (elettrozincatura)
• Colore - Opzioni bianche, gialle e colorate
• Piegatura - Nessuna caduta del rivestimento di zinco durante la piegatura
• Foglio di pressione - Tubo idraulico professionale ad alta pressione

Caratteristiche di processo e qualità (dal blocco video del prodotto) Trafilato / laminato a freddo: Elevata precisione dimensionale, eccellente finitura delle pareti interne ed esterne Test a correnti parassite: Ogni tubo d'acciaio viene testato con il rilevamento dei difetti a correnti parassite per garantire la qualità del prodotto Trattamento termico anaerobico lucido (NBK): Durante la ricottura, viene applicato il vuoto e vengono iniettati azoto e idrogeno decomposti in ammoniaca per il riscaldamento di protezione, la conservazione del calore e il raffreddamento; mantiene la precisione di laminazione e la levigatezza della superficie con proprietà meccaniche e struttura metallografica migliorate Trattamento superficiale (zincato): Tecnologia di elettrozincatura rispettosa dell'ambiente per formare uno strato galvanizzato uniforme, denso e ben combinato che offre un'elevata resistenza alla corrosione e alla ruggine Dimensioni OD | Opzioni di spessore tipiche disponibili (mm) 6 | 6*1; 6*1.5; 6*2 8 | 8*1; 8*1.5; 8*2 10 | 10*1; 10*1.5; 10*2 12 | 12*1; 12*1.5; 12*2; 12*2.5 14 | 14*1; 14*1.5; 14*2; 14*2.5; 14*3 15 | 15*1; 15*1.5; 15*2; 15*2.5; 15*3 16 | 16*1; 16*1.5; 16*2; 16*2.5; 16*3 18 | 18*1.5; 18*2; 18*2.5; 18*3; 18*3.5; 18*4 20 | 20*1.5; 20*2; 20*2.5; 20*3; 20*3.5; 20*4 22 | 22*1.5; 22*2; 22*2.5; 22*3; 22*3.5; 22*4 25 | 25*2; 25*2.5; 25*3; 25*3.5; 25*4 28 | 28*2; 28*2.5; 28*3; 28*3.5; 28*4 30 | 30*2; 30*2.5; 30*3; 30*3.5; 30*4; 30*4.5; 30*5 32 | 32*2; 32*2.5; 32*3; 32*3.5; 32*4; 32*4.5; 32*5 34 | 34*2; 34*2.5; 34*3; 34*3.5; 34*4; 34*4.5; 34*5; 34*6 35 | 35*2; 35*2.5; 35*3; 35*3.5; 35*4; 35*4.5; 35*5; 35*6 38 | 38*2; 38*2.5; 38*3; 38*3.5; 38*4; 38*4.5; 38*5; 38*6 40 | 40*2.5; 40*3; 40*3.5; 40*4; 40*4.5; 40*5; 40*6 42 | 42*2.5; 42*3; 42*3.5; 42*4; 42*4.5; 42*5; 42*6 45 | 45*2.5; 45*3; 45*3.5; 45*4; 45*4.5; 45*5; 45*6 46 | 46*2.5; 46*3; 46*3.5; 46*4; 46*4.5; 46*5; 46*6 48 | 48*2.5; 48*3; 48*3.5; 48*4; 48*4.5; 48*5; 48*6 50 | 50*2.5; 50*3; 50*3.5; 50*4; 50*4.5; 50*5; 50*6 54 | 54*3; 54*3.5; 54*4; 54*4.5; 54*5; 54*6 60 | 60*3; 60*3.5; 60*4; 60*4.5; 60*5; 60*6; 60*8 Composizione chimica (gradi selezionati) Grado di acciaio | Numero | C (max) | Si (max) | Mn (max) | P (max) | S (max) | Totale (min) E215 | 1.0212 | 0.10 | 0.05 | 0.7 | 0.025 | 0.015 | 0.025 E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.015 | - E355 | 1.0580 | 0.22 | 0.55 | 1.6 | 0.025 | 0.015 | - Tolleranza (diametro esterno e spessore della parete) Gamma del diametro esterno | Tolleranza ammessa (GB/T3639) | Tolleranza speciale DIN2391 (OD / WT) 4mm-20mm | ±0,10mm | DIN2391 OD: ±0,08mm; WT: ±0,05mm 20mm-30mm | ±0,10mm | DIN2391 OD: ±0,08mm; WT: ±0,08mm 31mm-40mm | ±0,15mm | DIN2391 OD: ±0,15mm; WT: ±0,10mm 41mm-60mm | ±0,20mm | DIN2391 OD: ±0,20mm; WT: ±0,15mm 61mm-80mm | ±0,30mm | DIN2391 OD: ±0,30mm; WT: ±0,20mm 81mm-120mm | ±0,45mm | DIN2391 OD: ±0,45mm; WT: ±0,30mm Proprietà meccaniche Grado di acciaio | Resistenza allo snervamento (min, MPa) | Resistenza alla trazione (MPa) | Allungamento (%) E215 (1.0212) | RH min. 215 MPa | Rm 290 a 430 MPa | A min. 30% E235 (1.0308) | RH min. 235 MPa | Rm da 340 a 480 MPa | A min. 25% E355 (1.0580) | RH min. 355 MPa | Rm 490... 630 MPa | A min. 22% Caratteristiche / Specifiche tecniche

• Norme: EN10305-4, EN10305-1, ASTM A179
• Serie / modello: EN 10305
• Gradi di acciaio disponibili: E215, E235, E355
• Gamma di diametri esterni: 4 mm a 120 mm
• Spessore della parete: 0.5 mm a 10 mm (gli spessori tipici elencati variano in base al diametro esterno)
• Lunghezza: fissa 6 m o personalizzata
• Finitura superficiale: elettrozincatura (rivestimento di zinco tipicamente 8-12 μm; processo descritto come produzione di uno strato >12 μm)
• Condizione di consegna: +N (NBK) normalizzato, opzione di trattamento termico anaerobico brillante
• Controlli di qualità: rilevamento di difetti a correnti parassite, controlli dimensionali, prestazioni antiruggine in nebbia salina
• Tolleranze: Tolleranze OD e WT secondo GB/T3639 e DIN2391 (intervalli sopra elencati)
• Applicazioni tipiche: tubi idraulici ad alta pressione e relativi sistemi di tubazioni idrauliche (progettati per piegatura, pressione, resistenza alla corrosione)
