Manometro relativo YO-50
con quadrantefilettatoNPT 1/4

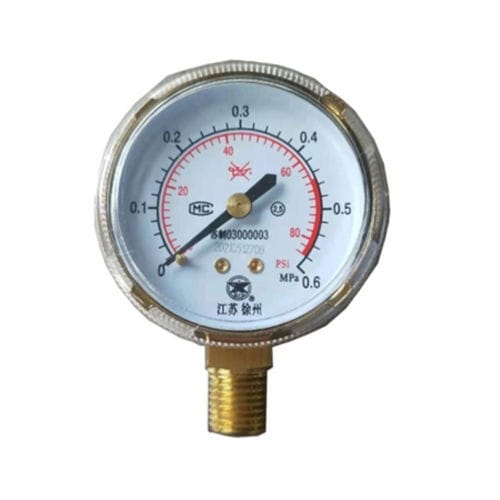

Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4 - immagine - 2
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4 - immagine - 3
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4 - immagine - 4
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4 - immagine - 5
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4 - immagine - 6
Manometro relativo - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - con quadrante / filettato / NPT 1/4 - immagine - 7
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
relativo
Tipo di display
con quadrante
Montaggio
filettato
Connessione al processo
NPT 1/4
Materiale
in acciaio inossidabile, in ottone, in acciaio
Tecnologia
a tubo Bourdon
Applicazioni
di processo
Altre caratteristiche
compatto
Pressione

Min.: 0 bar
(0 psi)

Max.: 300 bar
(4.351,13 psi)

Precisione

2,5 %

Diametro del quadrante

Min.: 25 mm
(1 in)

Max.: 50 mm
(2 in)

Temperatura di processo

Min.: -20 °C
(-4 °F)

Max.: 60 °C
(140 °F)

Descrizione

Nome del prodotto
  • Testa manometro YO-50 (serie disponibile in più gamme di misura)


Nota
  • Contatto con sostanze grasse o oleose è severamente vietato.


Breve descrizione
  • Serie di teste per manometri industriali (YO-50) proposta in diverse realizzazioni (cassa in ferro o acciaio inox; alcune varianti con rivestimento in gomma o cassa in ABS).
  • Adatta a un'ampia gamma di scale di pressione (vedere le gamme disponibili sotto).
  • Orientamento di montaggio: radiale.
  • Ambiente di esercizio: -20℃ a +60℃; umidità relativa non superiore all'85%.


Gamme di misura disponibili / varianti (selezione)
  • 0 ~ 0.1 MPa
  • 0 ~ 0.16 MPa
  • 0 ~ 0.25 MPa
  • 0 ~ 0.6 MPa
  • 0 ~ 1 MPa
  • 0 ~ 1.2 MPa
  • 0 ~ 2.5 MPa
  • 0 ~ 4 MPa
  • 0 ~ 16 MPa
  • 0 ~ 25 MPa
  • 0 ~ 25 bar
  • 0 ~ 100 bar
  • 0 ~ 250 bar
  • 0 ~ 300 bar
  • 0 ~ 2000 PSI
  • 0 ~ 3000 PSI (altre scale PSI/varianti elencate)


Varianti / materiali
  • Standard: cassa in ferro, movimento in ottone, attacco in ottone.
  • Versione inox: cassa 316, movimento 316L, attacco 316L (per applicazioni più resistenti alla corrosione).
  • Leghe speciali per fluidi aggressivi: ad es. tubo Bourdon/attacco in Hastelloy su certe varianti (per servizio con cloro/cloruri indicato).
  • Finitura cassa: titanio-oro o finiture metalliche, o cassa nera con rivestimento in gomma su specifiche varianti; alcune versioni compatte in ABS.


Diametro quadrante / formati
  • Diametro tipico del quadrante per varianti YO-50: Ø 50 mm.
  • Versioni più piccole (es. YO-30): Ø 36 mm.
  • Modelli molto compatti (specifiche versioni YO-30 / YO-40): Ø 25 mm o Ø 40 mm.


Ulteriori note
  • Dimensione attacco frequentemente indicata: NPT 1/4 (filettatura sinistrorsa specificata in alcune varianti).
  • Classe di precisione: Classe 2,5 (varianti standard).
  • Peso tipico di molte varianti YO-50: ca. 110 g netto; varia a seconda della versione (es. ~106 g o ~130 g per alcune varianti PSI).
  • Montaggio: radiale (la maggior parte delle varianti YO-50).


Caratteristiche / specifiche
  • Marca: Xuzhou Hongye
  • Modello / serie: YO-50
  • Materiale (standard): cassa (ferro), movimento (ottone), attacco (ottone)
  • Materiali opzionali: cassa/tubo Bourdon/attacco in 316 / 316L o Hastelloy per varianti resistenti alla corrosione
  • Diametro quadrante: tip. Ø 50 mm (YO-50); altre serie/varianti: 36 mm, 40 mm, 25 mm
  • Gamme di misura (selezione): 0~0.1 MPa; 0~0.16 MPa; 0~0.25 MPa; 0~0.6 MPa; 0~1 MPa; 0~1.2 MPa; 0~2.5 MPa; 0~4 MPa; 0~16 MPa; 0~25 MPa; 0~25 bar; 0~100 bar; 0~250 bar; 0~300 bar; 0~2000 PSI; ecc.
  • Dimensione attacco: NPT 1/4 comune (talvolta sinistra)
  • Classe di precisione: Classe 2,5 (standard)
  • Temperatura di esercizio: -20 ℃ a +60 ℃
  • Umidità relativa: ≤ 85%
  • Peso: tip. ca. 110 g (varia secondo la versione)
  • Montaggio: radiale
