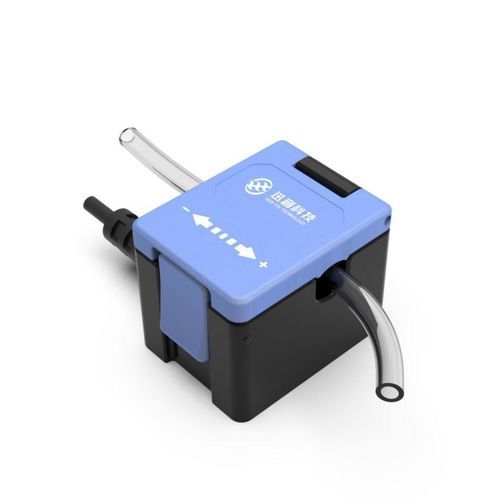

Misuratore di portata clamp-on CM series

ad ultrasuonivolumetricoper acqua

Panoramica
La serie CM è un sensore/flussimetro a ultrasuoni a pinza, compatto e non invasivo, con elettronica integrata. Si applica a tubi plastici flessibili per misurare la portata e rilevare bolle d’aria o particelle grossolane. Non entrando in contatto con il fluido, i modelli CM sono adatti ad ambienti igienici o sensibili alla contaminazione: dispositivi medici, biopharma, alimentare, automazione industriale e laboratori.

Caratteristiche principali

• Elevata precisione e stabilità di misura
• Misurazione non invasiva — nessun contatto con il fluido
• Misurazione bidirezionale e calcolo del volume; rilevamento bolle
• Elettronica integrata nell’involucro — compatto, senza unità di elaborazione esterna
• Nessuna parte mobile né ostruzioni; bassa perdita di carico

Alta precisione
I sensori CM forniscono misure precise all’interno dei rispettivi intervalli, utili per il controllo di processo e applicazioni che richiedono dati volumetrici affidabili.

Sicurezza igienica
La misura senza contatto riduce il rischio di contaminazione, rendendo i CM adatti a linee medicali, biopharma e alimentari dove l’integrità del fluido è critica.

Funzioni multiple
Oltre a portata e calcolo del volume, i sensori rilevano bolle e possono essere impiegati per verifica di dosaggio o come interruttore di flusso in sistemi automatizzati.

Design compatto e integrato
L’elettronica integrata elimina il cablaggio esterno e semplifica l’installazione su linee di produzione o banchi prova con spazio limitato.

Senza ostruzioni
L’installazione a morsetto evita ostruzioni in linea e zone morte, garantendo misurazioni continue senza interrompere il flusso.

Calibrazione del sensore
La calibrazione può essere adattata a materiale e dimensioni del tubo, temperatura e tipo di liquido per ottimizzare la precisione in sede di installazione.

Selezione prodotto
Art. | Intervallo portata | Precisione | OD tubo | ID tubo
CM-016 | Default: 1000 mL/min; Max: 2000 mL/min | 0–200 mL/min: ±6 mL/min; 200–2000 mL/min: ±3% | 5/32" (4 mm) | 1/8" (3,2 mm) o 4 mm
CM-019 | Default: 2000 mL/min; Max: 4000 mL/min | 0–200 mL/min: ±6 mL/min; 200–4000 mL/min: ±3% | 3/16" (4,8 mm) | 1/8" (3,2 mm) o 5 mm
CM-025 | Default: 3000 mL/min; Max: 6000 mL/min | 0–300 mL/min: ±9 mL/min; 300–6000 mL/min: ±3% | 1/4" (6,4 mm) | 1/8" (3,2 mm) o 6 mm
CM-038 | Default: 4000 mL/min; Max: 8000 mL/min | 0–500 mL/min: ±15 mL/min; 500–8000 mL/min: ±3% | 3/8" (9,5 mm) | 1/4" (6,4 mm) o 9 mm
CM-050 | Default: 5000 mL/min; Max: 10000 mL/min | 0–700 mL/min: ±21 mL/min; 700–10000 mL/min: ±3% | 1/2" (12,7 mm) | 3/8" (9,5 mm) o 13 mm
CM-063 | Default: 7000 mL/min; Max: 14000 mL/min | 0–900 mL/min: ±27 mL/min; 900–14000 mL/min: ±3% | 5/8" (15,9 mm) | 3/8" (9,5 mm) o 16 mm
CM-075 | Default: 10000 mL/min; Max: 20000 mL/min | 0–1200 mL/min: ±36 mL/min; 1200–20000 mL/min: ±3% | 3/4" (19,1 mm) | 1/2" (12,7 mm) o 19 mm
CM-100 | Default: 25000 mL/min; Max: 50000 mL/min | 0–2000 mL/min: ±60 mL/min; 2000–50000 mL/min: ±3% | 1" (25,4 mm) | 3/4" (19,1 mm) o 25 mm

Specifiche tecniche

• Liquidi misurabili: acqua, soluzione salina, sangue, bevande, vernici (poche particelle solide)
• Precisione: ±3% RD più offset di zero (tipico, acqua a 22 ±3 °C)
• Calibrazione: opzioni di fabbrica e personalizzate per tubo e fluido
• Materiali tubi compatibili: PVC, silicone, PTFE, PE
• Involucro: alluminio o acciaio inox
• Temperatura liquido: 0°C–60°C (varianti fino a 90°C a seconda del modello)
• Temperatura immagazzinamento: -20°C–70°C
• Tensione alimentazione: 5–30 VDC
• Assorbimento corrente: < 20 mA (senza carico esterno)
• Uscita: RS485 (serie CM); accessori disponibili (convertitore USB, toolbox sensore con display)
