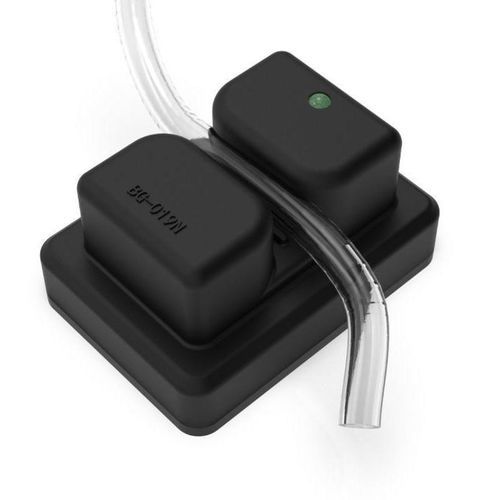

Rilevatore di portata BG series

di bolle d'ariaa bollead ultrasuoni

Overview
I sensori per bolle ultrasonici serie BG sono rilevatori non invasivi a accoppiamento a secco per la rilevazione precisa di bolle d'aria e stati gas‑liquido in tubi flessibili. Utilizzano tecnologia a impulsi ultrasonici e configurazione MCU per regolare velocità di risposta, ritardo e sensibilità in applicazioni medicali, biofarmaceutiche, alimentari, automazione industriale e gestione dei fluidi.

Applications

• Dispositivi medici: macchine per emodialisi, dispositivi di assistenza ventricolare, sistemi di perfusione di organi, macchine cuore‑polmone, pompe per sangue.
• Biofarmaceutica: reattori monouso, fermentatori, sistemi di coltura cellulare, linee di produzione vaccini, filtrazione tangenziale, cromatografia liquida.
• Alimenti e bevande: latte, succhi, linee di produzione birra, apparecchiature di dosaggio e riempimento.
• Automazione industriale: riempitrici, sistemi di spruzzo/verniciatura, circuiti di raffreddamento e lubrificazione, trattamento acque reflue.
• Monitoraggio dei fluidi in laboratorio e ricerca.

Product Features

• Accoppiamento a secco: misurazione non invasiva senza agenti di accoppiamento; il tubo va premuto nella scanalatura del sensore per garantire il contatto.
• Risposta regolabile: parametri MCU per adattare velocità di risposta, ritardo e sensibilità.
• Rilevamento indipendente dal colore: prestazioni non influenzate dal colore del tubo o del fluido.
• Più dimensioni: modelli standard per una gamma di diametri esterni; supporto OEM e personalizzazione.
• Modalità di uscita multiple: integrazione con sistemi di automazione.
• Scocca compatta integrata: elettronica inclusa in housing ABS.

Product selection

• BG013N — Ø est. compatibile: 1/8 in (3.2 mm); Ø int.: 1/16 in (1.6 mm)
• BG016N — Ø est. compatibile: 5/32 in (4.0 mm); Ø int.: 1/16 in (1.6 mm)
• BG019N — Ø est. compatibile: 3/16 in (4.8 mm); Ø int.: 1/16 in (1.6 mm)
• BG025N — Ø est. compatibile: 1/4 in (6.4 mm); Ø int.: 1/8 in (3.2 mm)
• BG031N — Ø est. compatibile: 5/16 in (7.9 mm); Ø int.: 3/16 in (4.8 mm)
• BG038N — Ø est. compatibile: 3/8 in (9.5 mm); Ø int.: 1/4 in (6.4 mm)
• BG050N — Ø est. compatibile: 1/2 in (12.7 mm); Ø int.: 3/8 in (9.5 mm)
• BG056N — Ø est. compatibile: 9/16 in (14.3 mm); Ø int.: 3/8 in (9.5 mm)
• BG075N — Ø est. compatibile: 3/4 in (19.0 mm); Ø int.: 1/2 in (12.7 mm)

Technical specifications

• Fluidi rilevabili: acqua, sangue, soluzioni saline, bevande, carburanti, vernici e altri liquidi acusticamente trasparenti.
• Materiali dei tubi: PVC, silicone, PE, PUR, ecc.; superfici interne/esterne lisce, senza fibre o treccia metallica. Spessore parete raccomandato 10–20% del Ø est. Assicurare che il tubo sia premuto fino al fondo della scanalatura per contatto corretto.
• Materiale scocca: ABS.
• Tensione di alimentazione: 5–30 VDC.
• Assorbimento di corrente: < 50 mA.
• Temperatura di esercizio: 0°C–60°C; temperatura di stoccaggio: -20°C–70°C.
• Umidità relativa: 30%–90% (senza condensazione). Ambiente atmosferico: assenza di gas corrosivi.
• Auto‑test: funzione opzionale; applicando 0V esterno al pin Self Test il sensore segnala gas rilevato e il LED indica lo stato.
• Uscita: segnale compatibile TTL.

Summary

• Metodo di rilevamento: impulso ultrasonico, accoppiamento a secco, non invasivo.
• Sensibilità e tempi configurabili via MCU per integrazione precisa in linea.
• Settori: medicale, biofarmaceutico, alimenti e bevande, nuove energie, automazione industriale.
• Ampia gamma di modelli per Ø est. da 1/8 in a 3/4 in; personalizzazioni possibili.
