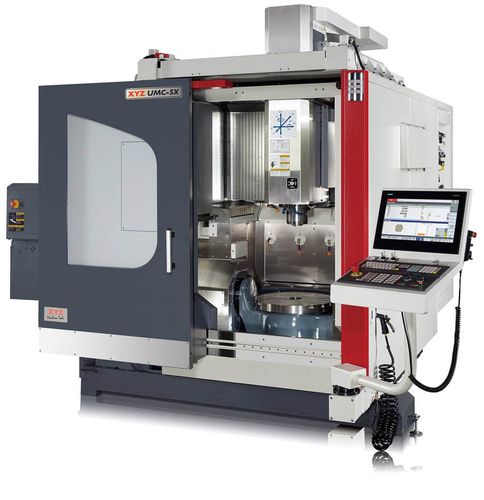

Fresatrice CNC 5 assi XYZ UMC-5X

verticaleBT 40HSK A-63

Abbiamo combinato una tecnologia di costruzione all'avanguardia con le più recenti specifiche di prestazioni aggiornate per produrre un VMC a 5 assi simultaneo ad alta precisione e ad alta velocità. XYZ UMC-5X è stato progettato appositamente per lavorazioni complesse e multi-superficie. Dotazione standard -Controllo touch screen Siemens 840DSL 19″ (TNC 640 HSCI Heidenhain opzionale) -Capacità completa a 5 assi -Lavorazione multi-faccia -Bilance lineari per 3 assi -Encoder Heidenhain RCN238 ad alta risoluzione per righe rotanti su centro di rotazione +-5 secondi di arco -Skimmer olio -DCM - Monitoraggio dinamico delle collisioni -TSC - Compensazione termica del mandrino -SVS - Supervisione delle vibrazioni del mandrino -Pistola refrigerante -Convogliatore e cestino trucioli -20 Bar per il raffreddamento del mandrino Attrezzatura opzionale Robot per funzionamento automatico Sfera di riferimento per Traori/Kinematic (impostazione dell'origine) 15.000 giri/min Mandrino ad azionamento diretto Mandrino incorporato (18.000 / 24.000 giri/min) Doppio braccio montato lateralmente tipo ATC (32/48/60 utensili) Refrigerante del mandrino passante con pompa ad alta pressione (70 bar) Sonda di impostazione del pezzo Sonda di impostazione utensile L'impostazione del punto di rotazione dell'asse inclinato 'A' e del centro di rotazione dell'asse rotativo 'C' è fondamentale per l'accuratezza e la precisione dei pezzi lavorati. La funzione cinematica consente di calcolare questi punti critici montando sulla tavola una sfera di precisione e utilizzando una sonda del mandrino per misurare la posizione della sfera mentre la tavola si sposta in diverse posizioni. Utilizzando i punti misurati, il controllo calcola i centri di rotazione e di rotazione per garantire sempre la massima precisione.
