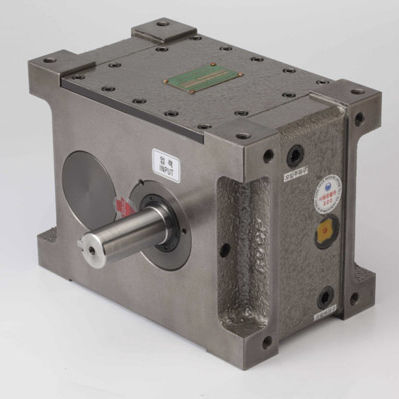

Intermittore oscillatorio CP series

a cammeper macchinesenza gioco

Serie CP Descrizione La serie CP ha una coppia di 2 camme a disco combinate nell'albero di entrata, e cuscinetti a camme fissati nell'albero di uscita. Con questi due alberi disposti in parallelo, è adatto non solo per il movimento rotatorio della tavola, ma anche per l'azionamento del sistema di trasporto che trasferisce una data corsa e arresti. La serie CP ha il merito che il trasferimento e l'arresto della corsa può essere ripetuto in uscita semplicemente ruotando l'albero di entrata mentre altri dispositivi ausiliari come freno e arresto sono necessari per fermarsi in caso di adozione (altra unità) al trasportatore quando il motore è in marcia da solo. Caratteristiche 1. Indicizzazione dei numeri di stop Angoli di indicizzazione più piccoli sono disponibili da 1 a 4 stop. Mentre un azionamento a ingranaggi a rulli con 4 arresti richiede generalmente un angolo di indexaggio minimo superiore a 180°, la serie CP può progettare fino a 90° di angolo di indexaggio in modo da rendere possibile un facile movimento. 2. Oscillazione Camma di oscillazione con max. È disponibile un angolo di oscillazione di 45°. 3. Posizioni di montaggio illimitate Tutte e 6 le posizioni di montaggio sono disponibili per una progettazione flessibile del sistema. 4. Ampia gamma di misure Disponibili 11 modelli standardizzati per distanze assiali (da albero ad albero) da 45 - 315mm per selezionare la dimensione ottimale. 5. Ripetibilità accurata Il cuscinetto a camme per l'albero di uscita è dotato di un meccanismo precaricato per ridurre al minimo il gioco che gli consente di mantenere una ripetibilità accurata e un movimento fluido. 6. Diversificate le opzioni disponibili Diverse opzioni come limitatore di coppia, riduttore, frizione, freno possono essere combinate.
