Terminazione per cavo isolata

di media tensione

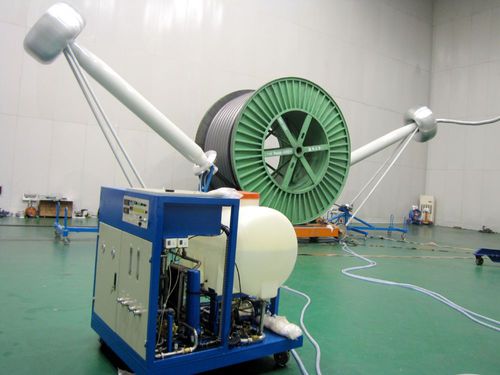

Terminazioni delle estremità dei cavi Le terminazioni dei cavi sono utilizzate nelle prove di routine, a campione e di tipo dei cavi di media e alta tensione isolati in plastica secondo le norme IEC 60840 (30-150kV), IEC 62067 (150-550kV), IEC 60060-1, IEC 60060-2 e IEC 60270. Essi fungono da collegamento tra l'oggetto in prova e il sistema di prova ad alta tensione. Esistono due modelli di terminazioni dei cavi che utilizzano tecniche diverse a seconda della tensione di prova dei cavi da testare. I sistemi di terminazione dell'olio sono utilizzati per testare cavi di media tensione con tensioni di prova fino a 100 kV. I sistemi di terminazione dell'acqua sono utilizzati per testare cavi di media e alta tensione con tensioni di prova che vanno da 75 kV a 800 kV. Oltre alle terminazioni dell'acqua sono dotate di un'unità di condizionamento dell'acqua. Durante il collaudo dei cavi, il sistema estrae le perdite di calore prodotte attraverso un circuito chiuso ad acqua e, allo stesso tempo, monitora la conduttività del mezzo di classificazione delle sollecitazioni resistive.
