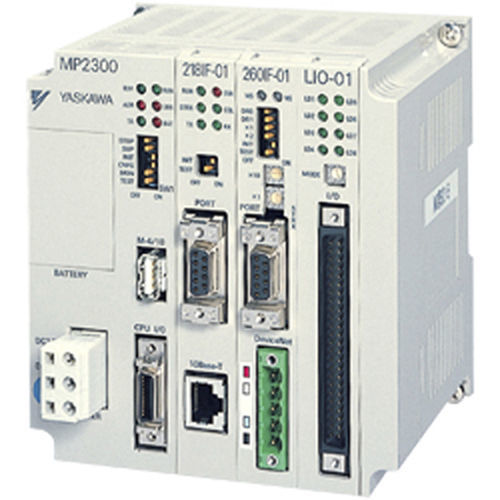

Controllore di movimento multiasse MP2300

EtherCATEthernetPROFIBUS

L'MP2300 combinava il controllo di sequenza sincronizzato e il controllo del movimento in un'unica piattaforma strettamente integrata. Sono disponibili controlli di posizione, velocità, coppia e fase, come ingranaggi elettronici e profili di camme elettronici, per un'ampia gamma di applicazioni. Numero massimo di assi - 48 Funzionalità camma elettronica - Le camme possono essere create tramite formula o profili precalcolati limitati solo dalla memoria del controllore, che consente circa 30.000 punti. Master virtuali e reali illimitati, regolazione dinamica del profilo, adattamento dinamico della curva del profilo della camma con corrispondenza di posizione e velocità, spostamento di fase del master o del follower. MotionWorks™ include uno strumento per la generazione di camme che offre 25 profili di camme selezionabili e 4096 coppie master/follower interpolate I/O espandibile - Centinaia di nodi di rete Mechatrolink-II e moduli I/O Mechatrolink-II di terze parti Configurazione hardware - Fino a tre moduli Memoria - 2 Mb di Flash interna Movimento - Homing, Jogging, Punto-punto, Registrazione, Contornatura, Ingranaggio, Profilatura camma, Interpolazione lineare, circolare ed elicoidale Interfaccia di movimento - Rete deterministica ad alta velocità Mechatrolink-II, riferimento analogico di velocità o segnali di direzione e a impulsi Connettività di rete - Ethernet TCP/IP, Modbus TCP, Memobus seriale, Token Ring, DeviceNet master o slave e Profibus slave Comunicazione PC/HMI - RS-232/422/485, Ethernet, server OPC di terze parti via Modbus TCP
