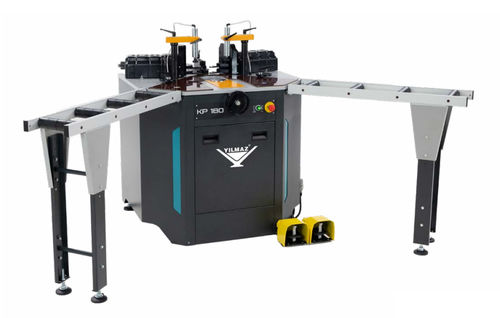

Cianfrinatrice per profilati in alluminio KP 180

manualeidraulica

DATI DEL PRODOTTO
La KP 180 è progettata per la crimpatura idraulica e l'assemblaggio preciso degli angoli dei profilati in alluminio. La macchina utilizza teste di crimpatura idrauliche sincronizzate e morsetti pneumatici per cicli di giunzione controllati.

CARATTERISTICHE GENERALI

• Sistema di crimpatura idraulica con movimento sincronizzato delle teste
• Piano macchina in acciaio massiccio per stabilità e durata
• Coltelli di crimpatura regolabili in base a forma e altezza del profilato
• Righello millimetrico per la regolazione fine dell'avanzamento dei cilindri e degli arresti
• Morsetti pneumatici verticali e comando idraulico per la pressione, azionati tramite pedali
• Morsetto di battuta 90° a doppio effetto, retrattile sotto il piano dopo la crimpatura
• Pompa idraulica potente: 2 × 5 tonnellate
• Lastre in poliammide per proteggere la superficie del profilato
• Pulsante 'return' per avvicinare i cilindri al pezzo e ridurre i tempi di ciclo
• Capacità massima di serraggio: H 185 mm × L 150 mm; altezza massima di crimpatura: H 180 mm
• Dimensione minima interna della cornice crimpabile: 200 mm

ACCESSORI DI SERIE

• Kit coltelli di crimpatura: 3 mm, 5 mm e 7 mm
• 2 × morsetti pneumatici verticali
• 2 × bracci di supporto per profili
• 2 × chiavi esagonali (4 mm e 5 mm)

ACCESSORI OPZIONALI

• Set coltelli multiregolabili
• Paratia di sicurezza (H: 180 mm)
• Coltelli di crimpatura speciali per profili

Video prodotto
Video dimostrativo del funzionamento della KP 180 disponibile nella pagina prodotto (video incorporato).

Caratteristiche / specifiche tecniche

• Tipo macchina: Cianfrinatrice idraulica angolare per profilati in alluminio
• Sistema di crimpatura: teste idrauliche sincronizzate
• Sistema di serraggio: morsetti pneumatici verticali; morsetto di battuta 90° doppio effetto
• Capacità pompa idraulica: 2 × 5 tonnellate
• Capacità massima serraggio: H 185 mm × L 150 mm
• Altezza massima di crimpatura: 180 mm
• Dimensione minima interna cornice: 200 mm
• Piano macchina: costruzione in acciaio
• Kit lame standard: 3 mm, 5 mm, 7 mm
• Regolazioni: righello millimetrico per avanzamento cilindri e battute; lame regolabili per profilo
• Protezione superficie: lastre in poliammide
• Comandi: pedali pneumatico e idraulico; pulsante 'return' per ridurre il ciclo
