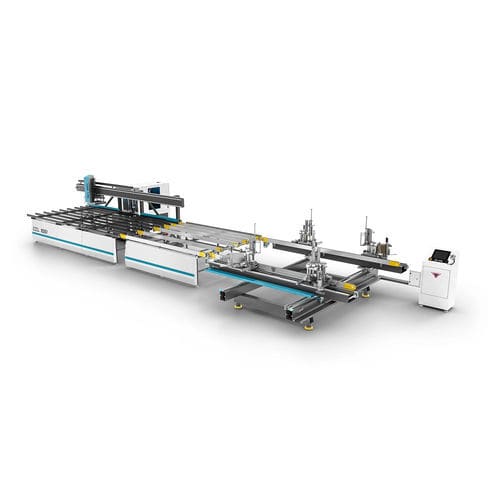

Linea di saldatura e pulitura d'angolo CCL 1661

CNCad uso industrialeper profilati PVC

DATI DEL PRODOTTO Linea CNC per saldatura e pulizia angoli PVC a quattro angoli con movimento su 2 e 4 assi. Dopo la saldatura su DK 540 il telaio è convogliato automaticamente all’unità di raffreddamento (SA 251). L’unità robot (SA 261) preleva i telai da SA 251 per avviare la pulizia e li trasferisce ruotando alla macchina di pulizia CNC (CNC 609 o CNC 611).

CARATTERISTICHE GENERALI

• Programma Yılmaz per la pulizia di profili personalizzati
• Modalità di funzionamento manuale e automatica
• Riconoscimento automatico del profilo anta/telaio
• Sistema di misura larghezza e altezza profilo
• 11 set di coltelli per pulizia automatica dei profili
• Coltelli separati per profili colorati e bianchi
• Sistema di lubrificazione centralizzato automatico
• Interfaccia touch screen basata su Windows
• Trasferimento programmi tramite USB
• Connessione remota e supporto tecnico
• Pannello di controllo mobile
• Regolazione velocità durante l’operazione
• Capacità di lavorazione: 220 telai / 8 h (CNC 609) e 270 telai / 8 h (CNC 611)
• Allarmi e avvisi visibili sullo schermo
• Sistema di controllo di fase
• Sistema di controllo bassa pressione
• Pulizia dei quattro angoli e trasferimento di fine linea con robot di rotazione automatica
• Funzionamento automatico su 2 o 4 assi
• Transizione automatica tra 0,2 e 2,0 mm nel campo di saldatura (funzione Yılmaz)
• Modalità automatica integrata con lettore barcode o modalità manuale in base alle dimensioni inserite
• Saldatura anta tipo lame possibile
• Inserimento e memorizzazione parametri di saldatura su schermo
• Sostituzione rapida e semplice del teflon
• Memorizzazione di 1000 ricette profilo
• Monitoraggio tempi di lavorazione durante l’operazione
• Facile posizionamento di profili lunghi sull’unità di saldatura
• Modalità di misura in millimetri o pollici
• Dimensione massima ruotabile da SA 261: 2200 x 2200 mm (quadri maggiori ruotati manualmente durante la saldatura)

ACCESSORI DI SERIE

• Saldatrice a quattro teste DK 540
• Unità di raffreddamento SA 251
• Meccanismo robot SA 261
• Macchina pulizia angoli CNC 609
• Macchina pulizia angoli CNC 611
• Totale 11 utensili: sega di pulizia, lame di raschiamento interne e frese
• Tavolo supporto finestra spazzolato

ACCESSORI OPZIONALI

• CS 240 Sistema di pressatura guarnizioni
• DK 540 Kit di fissaggio per anta lame
• DK 540 Kit di fissaggio per saldatura

TABELLA SPECIFICHE TECNICHE Alimentazione elettrica: 12 kW / 400V AC 3P PE 50/60 Hz.
Velocità mandrino / utensile: 6000 RPM
Velocità di rotazione: 18.000 RPM
Diametro utensile: D: Ø250 - d: 30/32 mm
Portata aria: 150 L/min.
Pressione aria: 6-8 bar
Dimensioni: 2472 x 11725 x 207 mm
Peso: 3931 / 3776 kg

Caratteristiche / specifiche tecniche

• Modello: CCL 1661
• Applicazione: linea saldatura e pulizia angolare profili PVC a quattro angoli
• Controllo: CNC 2 e 4 assi
• Capacità indicativa: 220 telai / 8 h (CNC 609) o 270 telai / 8 h (CNC 611)
• Alimentazione: 12 kW, 400V AC 3P PE 50/60 Hz
• Velocità utensili: mandrino 6000 RPM; rotazione fino a 18.000 RPM
• Dischi compatibili: Ø250 mm, foro 30/32 mm
• Unità di raffreddamento integrata (SA 251) e movimentazione robotizzata (SA 261)
• 11 set utensili per pulizia + sega, lame di raschiamento e frese
• Riconoscimento profilo e misura larghezza/altezza
• Memorizzazione ricette: fino a 1000 profili
