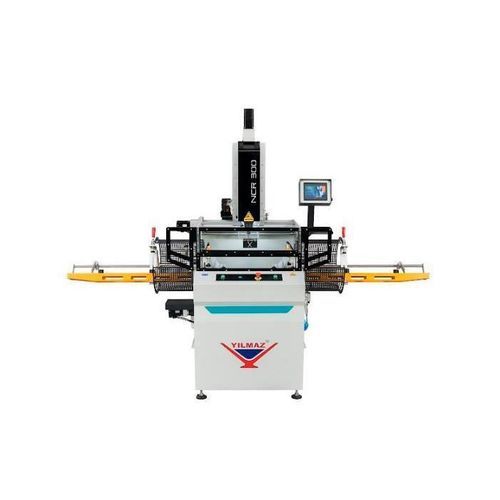

Contornatrice a copiare a comando numerico NCR 300

NCdigitalecontrollata da PLC

Panoramica prodotto
NCR 300 e NCR 300P sono fresatrici di copiatura NC a testa singola e 4 assi progettate per la lavorazione di profili in PVC e alluminio. La macchina programma le coordinate X, Y, Z e C tramite motori servoassistiti per fresare scanalature per serrature, forare maniglie/cerchioni/fori per cremonesi e realizzare scanalature di drenaggio senza l'uso di dime.

Video del prodotto
Video disponibile con dimostrazione delle funzionalità e del funzionamento di NCR 300 / NCR 300P.

Specifiche tecniche
Alimentazione: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Corsa (X×Y×Z): 300 × 120 × 115 mm.
Mandrino: 2,2 kW, 12.000 RPM; utensile standard Ø8 × L120 mm.
Flusso d'aria: 110 L/min; Pressione aria: 6–8 bar.
Lunghezza profilo max: fino a 2750 mm.
Dimensioni: 163,5 × 281 × 218.
Peso: 600 kg / 520 kg.

Caratteristiche generali

• Progettata per la lavorazione quotidiana di profili in PVC, alluminio e leghe leggere su quattro superfici contemporaneamente.
• Tavola rotante servocontrollata con arresti di indice a 0°/90°/180°/270°.
• Lavorabilità di profili fino a 2750 mm con battute di lunghezza multiple a scomparsa.
• Capacità di lavorazione X: 300 mm, Y: 120 mm, Z: 115 mm; range di serraggio W 120–30 mm, H 115–30 mm, L 2750–400 mm.
• Sistema di frenatura elettronico e pneumatico per testa e tavola.
• Portautensile ER16; mandrino 2,2 kW (12.000 RPM).
• NCR 300: touchscreen 7" a colori + controllo PLC. NCR 300P: PC industriale touchscreen 15,4" con Windows + PLC; importazione DXF disponibile su NCR 300P.

Accessori di serie

• Punta/fresa Ø8 × L120 mm.
• 2 morse pneumatiche orizzontali e 2 verticali.
• Sistema di lubrificazione utensili a spruzzo.
• Più arresti profilo sinistra e destra.
• Chiavi di servizio (22 mm) e chiave per pinza.
• Illuminazione LED, prolunghe per morse, dispositivo di centraggio profili, pistola ad aria.

Accessori opzionali

• Lettore di codici a barre.
• Punte di ricambio Ø8 × L120 in carburo, a doppio labbro.
• Punte di ricambio Ø8 × L120 in carburo, a labbro singolo.
• Punte di ricambio Ø8 × L63 in carburo, a labbro singolo.
• Morse ER16 di ricambio per utensili Ø8 mm.

Caratteristiche tecniche

• Modello: NCR 300 / NCR 300P — fresatrice di copiatura NC, testa singola, 4 assi.
• Assi: X, Y, Z, C con servomotori.
• Portautensile: ER16; punta standard Ø8 × L120 mm.
• Controlli: NCR 300 = touchscreen 7" + PLC; NCR 300P = PC industriale 15,4" Windows + PLC (import DXF).
• Consumo aria: 110 L/min; Pressione: 6–8 bar.
