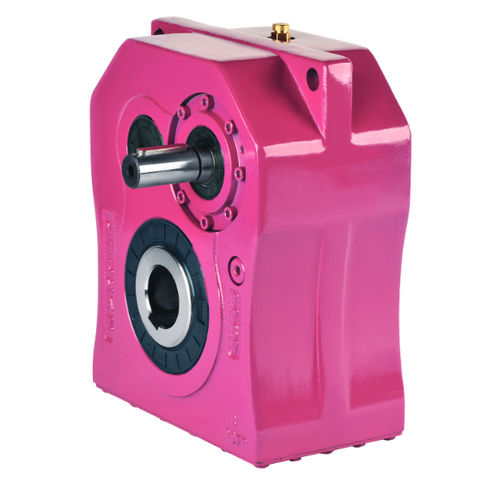

Riduttore a ingranaggi elicoidali TTxx00 series

ad assi paralleliad albero cavo> 10 kNm

Le unità di trasmissione della serie TT sono unità di trasmissione elicoidali, bifase, con albero cavo e sono realizzate secondo il principio dellalloggiamento monoblocco. Con laiuto dellalloggiamento monoblocco, tutti gli assi sono lavorati in ununica operazione per raggiungere unelevata precisione. La serie TT è bifase e gli ingranaggi sono sistemati per ottimizzare il volume dellalloggiamento, così da raggiungere una coppia maggiore con volumi dellalloggiamento minori. Lalloggiamento è realizzato in ghisa GG20 e gli ingranaggi sono realizzati con acciaio cementato di elevata qualità. Le proprietà dei materiali, così come il processo di produzione sono costantemente controllati. I riduttori della serie TT dispongono di un albero cavo ed un alloggiamento compatto, questo rende possibile il montaggio di questa serie sfruttando un minimo ingombro. Lassemblaggio dellunità di trasmissione alla macchina è effettuato utilizzando bracci di reazione. La serie TT che è realizzata senza motore, è azionata tramite un meccanismo di pulegge. Per la selezione dellunità di trasmissione, il carico radiale sullalbero dentrata deve essere controllato per evitare ripercussioni sulle performance, a seconda della velocità di ingresso. Specifications and Advantages Design con alloggiamento monoblocco, 10 misure, Intervallo di coppia da 200 Nm fino a 18.000 Nm, Braccio di reazione, Alloggiamenti in ghisa GG20 e GGG40, Supporto, Sei diverse posizioni di montaggio da M1 a M6.
