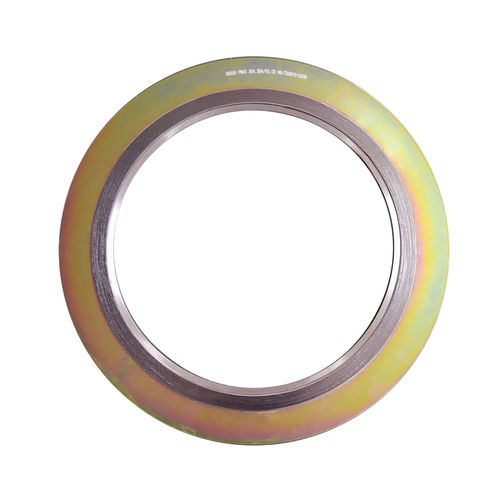

Guarnizione a spirale

rotonda

Le guarnizioni a spirale hanno la capacità di recuperare sotto l'azione di carichi fluttuanti causati da variazioni di pressione e temperatura del fluido di processo, variazioni di temperatura della superficie della flangia, rotazione della flangia, rilassamento delle sollecitazioni del bullone e creep. L'elemento di tenuta della guarnizione è costituito da una striscia metallica preformata con strati di un materiale di tenuta più morbido e comprimibile che, durante la compressione, si densifica e scorre per riempire le imperfezioni della superficie della flangia quando la guarnizione viene inserita. Gli anelli di guida esterni sono montati per centralizzare la guarnizione tra i bulloni e per agire come limitatore di compressione. Gli anelli interni sono montati per ridurre lo spazio tra il diametro interno della guarnizione e il foro della flangia, riducendo così le turbolenze, i danni da erosione e proteggendo l'elemento di tenuta della guarnizione dai fluidi contenuti, Gli anelli interni ed esterni sono realizzati in una varietà di metalli per adattarsi a particolari applicazioni. a. Standard: ASME, BS, JIS e EN o su richiesta del cliente; b. Di solito, l'anello metallico adotta strisce di acciaio inossidabile laminate a freddo da 0,15~0,25 mm; c. La superficie della striscia metallica è liscia e pulita, non sono ammesse rugosità, crepe, graffi, buche e punti di ruggine； d. Di solito, i materiali non metallici adottano un materiale morbido di 0,3~1,0 mm;
