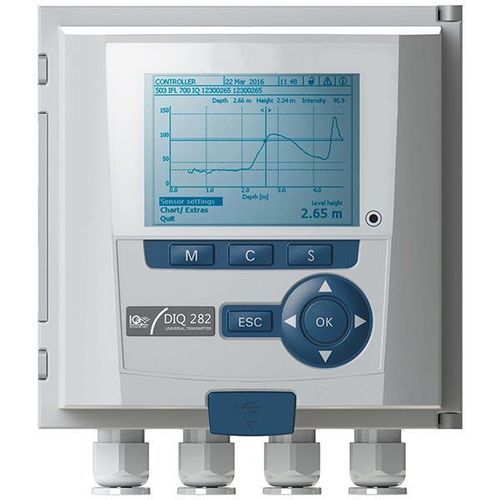

Controllore di sensore di concentrazione IQ SensorNet 282

di temperaturaredoxad uso industriale

Panoramica I controllori IQ SensorNet 282 e 284 costituiscono un sistema modulare plug-and-play che consente di realizzare una rete completa di sensori per il monitoraggio e il controllo continuo dei processi. Il sistema misura i parametri di qualità dell’acqua in qualsiasi punto di un impianto e garantisce una maggiore visibilità della rete, il rilevamento tempestivo dei guasti e il supporto alla conformità normativa. I controllori sono dotati di un display a colori di facile lettura, di un’interfaccia USB e di una funzione di registrazione dei dati per l’analisi e la risoluzione dei problemi. I modelli 282 e 284 supportano i protocolli di comunicazione più diffusi, tra cui MODBUS TCP, MODBUS RTU, PROFIBUS e PROFINET. Caratteristiche principali

• Architettura modulare IQ SensorNet: sensori IQ, cavi IQ e moduli IQ intercambiabili
• Scalabile: i controller possono ospitare da 1 a 4 sensori, consentendo la misurazione di un massimo di 20 parametri quando espansi nella rete
• Registrazione dei dati e interfaccia USB per l’esportazione e la risoluzione dei problemi
• Opzioni di comunicazione multiple: MODBUS TCP, MODBUS RTU, PROFIBUS, PROFINET e fieldbus/opzioni Ethernet
• Protezione integrata contro i fulmini e certificazioni ETL/cETL/CE
• Disponibile nelle versioni con alimentazione CA o 24 V CA/CC
• Opzioni per moduli aggiuntivi (relè, uscita analogica, alimentatore, estensione, wireless, ecc.)

Parametri misurati (esempi)

• Ossigeno disciolto (ottico o elettrochimico)
• pH
• ORP
• Conduttività / Conduttanza specifica
• Temperatura
• Ortofosfato
• Turbidità (con pulizia a ultrasuoni)
• TSS (solidi sospesi totali) (con pulizia a ultrasuoni)
• Ammonio
• Nitrato
• Nitrito (pulizia a ultrasuoni)
• NOx (pulizia ad ultrasuoni)
• Potassio
• Cloruro (valore nel menu presente solo in alcune configurazioni)
• COD / BOD (pulizia ad ultrasuoni)
• TOC / DOC (pulizia a ultrasuoni)
• SAC (coefficiente di assorbimento spettrale) (pulizia a ultrasuoni)
• Salinità
• Livello dei fanghi
• UVT-254 (pulizia a ultrasuoni)

Configurazioni e opzioni del sistema I modelli 282 e 284 sono disponibili in diverse configurazioni del controller per soddisfare le esigenze dell’impianto (esempi di caratteristiche configurabili: numero di connessioni dei sensori, numero di uscite di corrente, numero di relè, connettività PROFIBUS o MODBUS, controllo remoto via Ethernet/RJ45, versioni predisposte per alimentazione a 24 V CA/CC e impilamento esteso dei moduli). La piattaforma supporta l’aggancio di un massimo di tre moduli impilati per l’espansione. Accessori (esempi)

• Sonde IQ SensorNet FDO® per ossigeno disciolto
• Sonde IQ SensorNet TriOxmatic
• Sensori IQ SensorNet VisoTurb®
• Sonde per solidi sospesi IQ SensorNet ViSolid®
• Sensori IQ SensorNet VARiON® Plus (ammonio, nitrati, potassio, cloruri)
• Sensori IQ SensorNet NitraLyt® Plus, AmmoLyt® Plus e SensoLyt®
• Cavi per sensori IQ SensorNet, moduli relè e di uscita, moduli di alimentazione, moduli di estensione/giunzione, modulo wireless

Prezzo / ordinazione Prezzo: Richiedi preventivo (il prodotto è venduto in SKU configurabili e configurazioni di sistema). Caratteristiche / Specifiche tecniche

• Passacavi: 4 pressacavi a vite M16 x 105
• Opzioni cavi: a 2 fili con schermatura per alimentazione e comunicazioni; resistenti all’inversione di polarità; controllo completo della schermatura EMC; la topologia dei cavi può essere a linea, ad albero, a stella o a stelle multiple; lunghezza totale massima dei cavi = 250 m (820 ft)
• Certificazioni: ETL, cETL, CE
• Connettori: Morsettiere a vite; area terminale per connettori rigidi da 0,2 a 4,0 mm², per connettori flessibili da 0,2 a 2,5 mm²; accessibile tramite coperchio; utilizzata per il collegamento di sensori o come ingresso/uscita o per il collegamento in anello/derivazione del cavo IQ SensorNet
• Display: Display grafico a colori; risoluzione 320 x 240 pixel; area visibile 77 x 64 mm (3,03 x 2,52 pollici); retroilluminato
• Alloggiamento: Materiale PC-20% (policarbonato con il 20% di fibra di vetro); Grado di protezione IP-66 (non adatto al collegamento tramite canalina)
• Dimensioni (282/284): 144 L x 144 A x 120,2 P mm (5,67 L x 5,67 A x 4,73 P pollici)
• Peso: 282/284: 1,2 kg (2,6 libbre); DIQ/S 284-CR6: 1,7 kg (3,7 libbre)
• Protezione integrata contro i fulmini: protezione potenziata contro le sovratensioni conforme alla norma EN 61326 implementata in ogni componente
• Tastiera: 5 tasti di funzionamento (Misura (M), Calibrazione (C), Impostazioni/Sistema (S), OK ed ESC) più 4 tasti direzionali
• Memoria: memoria dati fino a 520.000 set di dati
• Accoppiamento dei moduli sul retro: connessione combinata meccanica ed elettrica per l’accoppiamento rapido dei moduli; non è richiesto alcun cablaggio; possibilità di impilare fino a 3 moduli
• Temperatura di funzionamento: da -4 a 131 °F (da -20 a 55 °C)
• Alimentazione: da 100 a 240 V CA (50/60 Hz) o 24 V CA/CC a seconda del modello
• Radio (modulo wireless opzionale): trasmissione radio di Classe 1 con una portata tipica di 100 m (328 ft); massimo 300 m (984 ft)
• Temperatura di stoccaggio: da -13 a 149 °F (da -25 a 65 °C)
• Garanzia: 3 anni
