Ruota dentata cilindrica MHFGH02003511-DIN6

a dentatura elicoidalecon flangiain acciaio

Panoramica del prodotto
Serie MHFGH-DIN6 pignoni a flangia elicoidali, denti rettificati. Materiale: SCM440. Angolo elica sinistro: 19°31′42″. Denti temprati per induzione e rettificati. Durezza: HRC50-55.

Dati tecnici
Modulo (M): 2
Qualità (Q): DIN6
Numero di denti (Z): 35
Diametro esterno (øD): 79,8 mm
Foro (ød2): 16,2 mm
Intervallo forza massima di avanzamento (kN): ≤20
Forza massima di avanzamento (kN): 13,74
Peso: 0,75 kg
Diametro primitivo (ød): 74,272 mm
W1: 26 mm

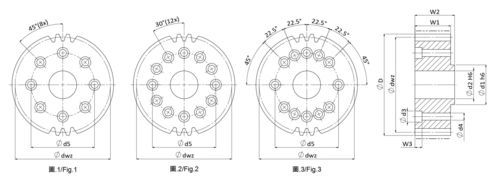

Fig.: 1
Fattore di modifica del profilo (x): 0,382
Intervallo diametro primitivo di lavoro (ødwz): 70-100 mm
Diametro primitivo di lavoro (ødwz): 75,8 mm
Albero flangia (ød1): 20,0 mm
Specifiche bulloni (M): 8 - M5 x 45°
ød3: 9,5 mm
ød4: 5,5 mm
Diametro primitivo flangia (ød5): 31,5 mm
W2: 29 mm
W3: 12,0 mm
Unità: mm

Caratteristiche / specifiche tecniche

• Serie: MHFGH-DIN6 pignoni a flangia elicoidali, denti rettificati
• Materiale: SCM440
• Elica: Sinistra, 19°31′42″
• Denti temprati per induzione e superficie rettificata
• Durezza: HRC50-55
• Modulo (M): 2
• Qualità (Q): DIN6
• Numero di denti (Z): 35
• Diametro primitivo (ød): 74,272 mm
• Diametro primitivo di lavoro (ødwz): 75,8 mm (intervallo 70-100 mm)
• Forza massima di avanzamento: 13,74 kN (≤20 kN)
• Peso: 0,75 kg
• Specifiche bulloni: 8 - M5 x 45°
