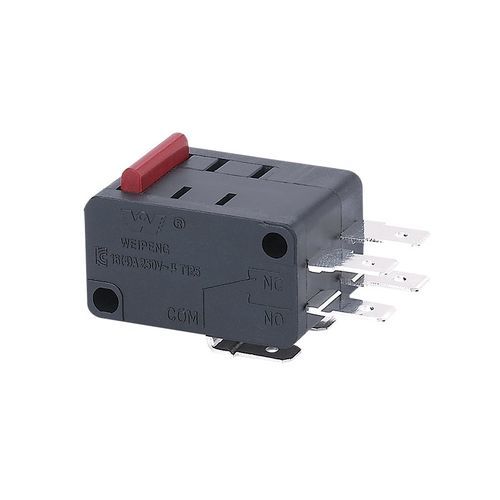

Micro-interruttore a leva HK-14-16AP-1118

2 poliDPDTa prova di polvere

Sommario del prodotto
Microinterruttore stagno DPDT (doppio polo doppio throw) modello HK-14-16AP-1118. Disponibile in configurazioni combinate/doppie combinate, varianti fino a 16 A a seconda della versione. Progettato per applicazioni di commutazione in elettrodomestici, apparecchiature elettroniche e impianti industriali.

Caratteristiche elettriche

• Corrente: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Tensione: AC 125 V / 250 V, DC 12 V / 24 V
• Omologazioni: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE

Caratteristiche operative

• Posizione libera (FP): 15.9±0.2 mm
• Posizione di azionamento (OP): 14.9±0.5 mm
• Posizione di rilascio (RP): 15.2±0.5 mm
• Corsa totale: 13.1 mm
• Forza di azionamento (OF): 0.25 ~ 4 N
• Pre-corsa (PT): 0.5 ~ 1.6 mm
• Over travel (OT): ≥1.0 mm
• Differenziale di movimento (MD): ≤0.4 mm

Caratteristiche tecniche dell'interruttore

• 1 Resistenza di contatto — ≤30 mΩ (valore iniziale)
• 2 Resistenza di isolamento — ≥100 MΩ @ 500 VDC
• 3 Tensione dielettrica — tra terminali non connessi: 1000 V / 0.5 mA / 60 s; tra terminali e telaio metallico: 3000 V / 0.5 mA / 60 s
• 4 Vita elettrica — ≥50.000 cicli
• 5 Vita meccanica — ≥1.000.000 cicli
• 6 Temperatura di funzionamento — -25 ~ 125 °C
• 7 Frequenza di funzionamento — elettrica: 15 cicli; meccanica: 60 cicli
• 8 Prova vibrazioni — Frequenza: 10 ~ 55 Hz; Ampiezza: 1,5 mm; Tre direzioni
• 9 Saldabilità — >80% della parte immersa deve essere coperta; Temperatura di saldatura: 235±5 °C; Tempo di immersione: 2~3 s
• 10 Resistenza al calore di saldatura — Immersione: 260±5 °C 5±1 s; Saldatura manuale: 300±5 °C 2~3 s
• 11 Omologazioni di sicurezza — UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
• 12 Condizioni di prova — Ambiente: 20±5 °C; UR: 65±5 %; Pressione dell'aria: 86~106 kPa

Applicazione
Adatto per elettrodomestici, dispositivi elettronici, automazione, apparecchiature di comunicazione, elettronica per veicoli, utensili elettrici e altre applicazioni di commutazione che richiedono un DPDT stagno.

Precauzioni per il layout dell'interruttore di alimentazione
Posizionare l'interruttore lontano da componenti sensibili (orologi, interfacce) e vicino ai terminali di alimentazione. Separare il canale di alimentazione principale e le masse; posizionare i componenti principali (filtro di ingresso, transistor di commutazione, circuito di controllo, filtro di uscita) in modo logico; mantenere i loop ad alta corrente compatti; posizionare resistenze di campionamento e componenti di controllo vicino al chip di controllo; mantenere i condensatori di filtro vicini ai pin corrispondenti.

Caratteristiche / specifiche tecniche

• Modello: HK-14-16AP-1118
• Serie: Serie doppio polo HK-14
• Tipo di contatto: Microinterruttore combinato DPDT
• Opzioni di corrente: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Opzioni di tensione: AC 125 V, AC 250 V, DC 12 V, DC 24 V
• Omologazioni: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE
• Vita elettrica: ≥50.000 cicli
• Vita meccanica: ≥1.000.000 cicli
• Temperatura di funzionamento: -25 ~ 125 °C
• Tensione dielettrica: 1000 V tra terminali non connessi; 3000 V tra terminali e telaio metallico
• Parametri chiave di corsa: FP 15.9±0.2 mm; OP 14.9±0.5 mm; RP 15.2±0.5 mm; Corsa totale 13.1 mm
• Forza di azionamento: 0.25 ~ 4 N
• Pre-corsa: 0.5 ~ 1.6 mm; Over travel: ≥1.0 mm; Differenziale di movimento: ≤0.4 mm
• Saldatura: Immersione 260±5 °C 5±1 s; Saldatura manuale 300±5 °C 2~3 s
