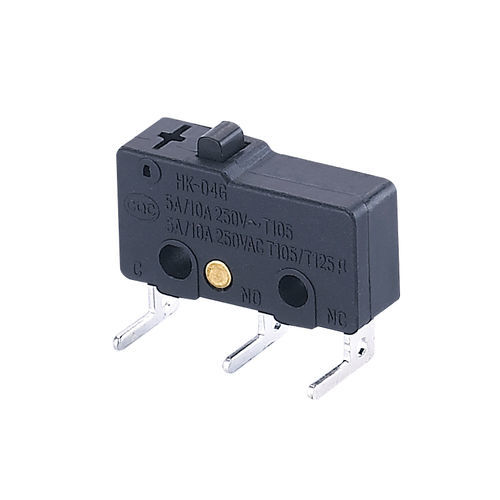

Micro-interruttore SPDT HK-04G-3AZ-046

CQCC-US ULENEC

Prodotto
HK-04G-3AZ-046

Valori nominali principali / omologazioni

• Correnti nominali disponibili: 1 A, 5(1) A, 10 A
• Tensioni nominali: AC 125 V / 250 V; DC 12 V / 24 V
• Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC, CE

Caratteristiche di funzionamento (definizioni e valori)
Posizione libera (FP): 12.1±0.2 mm
Posizione di lavoro (OP): 11.5±0.5 mm
Posizione di rilascio (RP): 11.7±0.5 mm
Posizione di corsa totale (TTP): 10.5±0.3 mm
Forza d'azionamento (OF): 1.0~3.5 N
Pre-corsa (PT): 0.3~1.0 mm
Over travel (OT): 0.2 mm (min)
Differenziale di movimento (MD): 0.4 mm (max)

Caratteristiche tecniche dell'interruttore
Esempio di valore elettrico: 5(2) A 250 VAC
Resistenza di contatto: ≤50 mΩ (valore iniziale)
Resistenza di isolamento: ≥100 MΩ (500 VDC)
Tensione dielettrica: 500 V (tra morsetti non collegati) / 1500 V (tra morsetti e struttura metallica)
Durata elettrica: ≥10.000 cicli
Durata meccanica: ≥100.000 cicli
Temperatura di esercizio: -25 a 125 °C
Frequenza di funzionamento: elettrica 15 cicli; meccanica 60 cicli
Resistenza alle vibrazioni: 10–55 Hz, ampiezza 1,5 mm, tre direzioni
Saldabilità e resistenza al calore di saldatura come specificato: saldabilità >80% di copertura; saldatura a immersione 260±5 °C 5±1 s; saldatura manuale 300±5 °C 2–3 s

Specifiche tecniche

• Modello: HK-04G-3AZ-046
• Corrente nominale: 1 A, 5(1) A, 10 A
• Tensione nominale: AC 125 V / 250 V; DC 12 V / 24 V
• Resistenza di contatto (iniziale): ≤50 mΩ
• Resistenza di isolamento: ≥100 MΩ (500 VDC)
• Rigidità dielettrica: 500 V (tra morsetti); 1500 V (morsetti a struttura metallica)
• Durata: elettrica ≥10.000 cicli; meccanica ≥100.000 cicli
• Intervallo di temperatura di esercizio: -25 °C a 125 °C
• Parametri di corsa: FP 12.1±0.2 mm; OP 11.5±0.5 mm; RP 11.7±0.5 mm; TTP 10.5±0.3 mm; PT 0.3~1.0 mm; OT 0.2 mm (min); MD 0.4 mm (max)
• Forza di azionamento: 1.0~3.5 N
• Vibrazioni: 10–55 Hz, ampiezza 1,5 mm
• Certificazioni: UL, cUL (CSA), VDE, ENEC, CQC, CE
